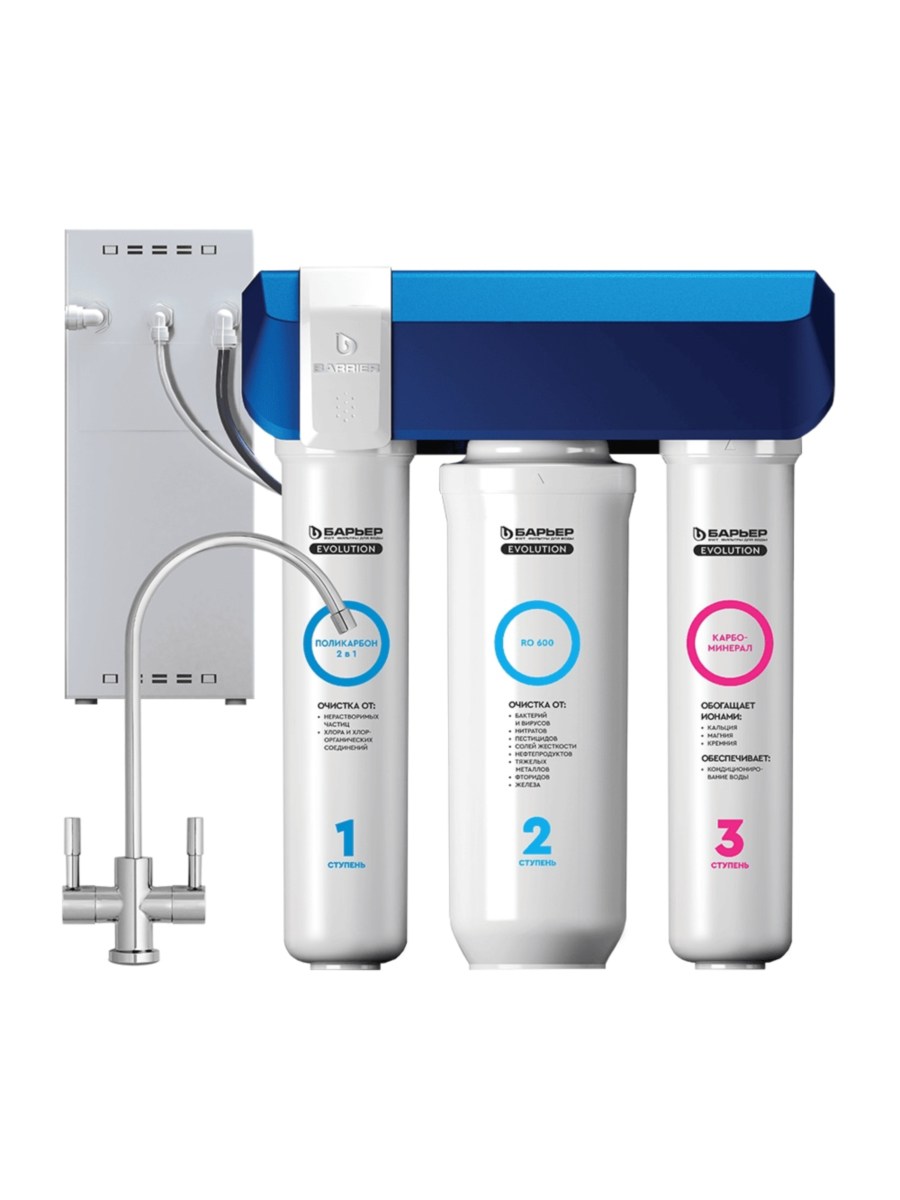

Фильтр обратного осмоса Барьер Evolution OSMO M с минерализацией

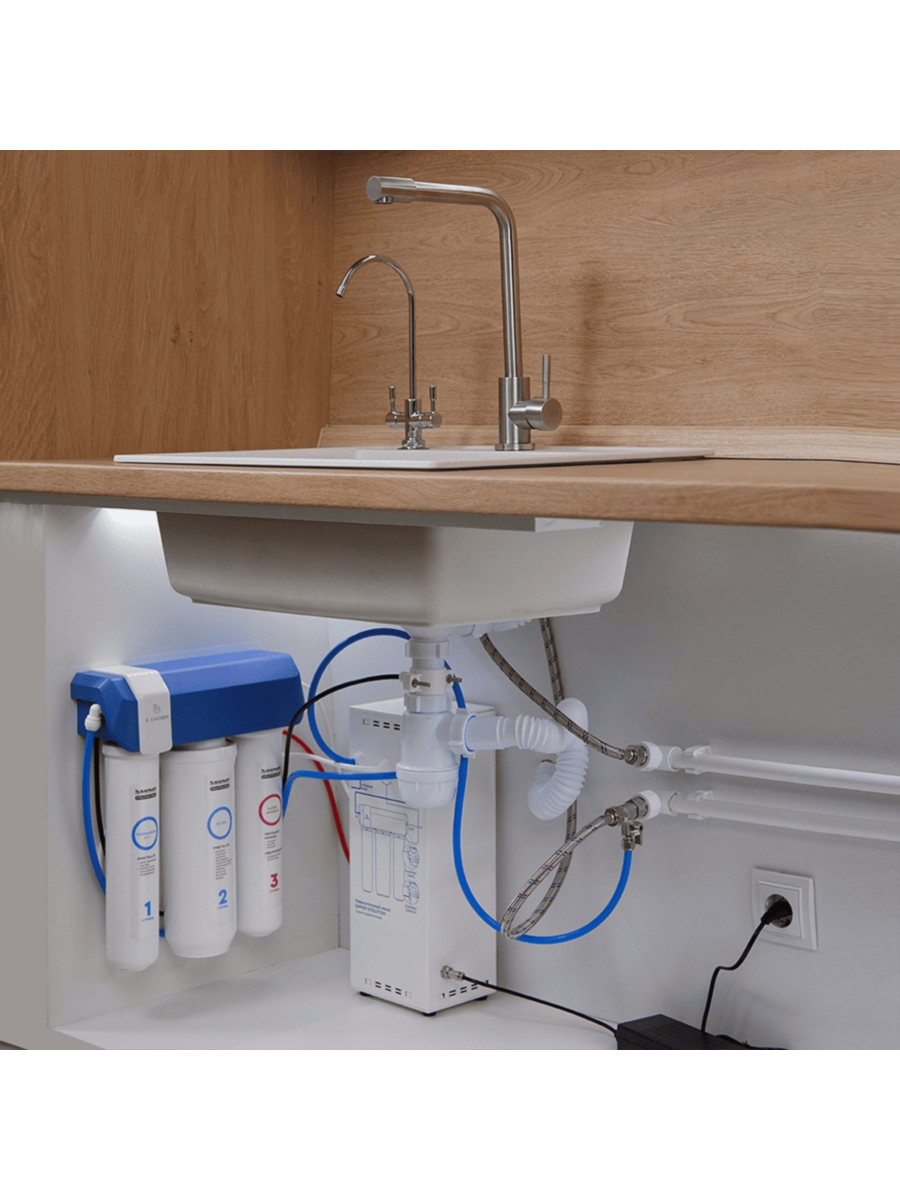

Барьер Evolution OSMO M представляет собой прямоточную систему обратного осмоса с насосом и минерализующим картриджем. Фильтр устанавливается под кухонной мойкой, работает без накопительного бака и подаёт воду сразу после открытия крана.
Система позволяет получать два отдельных потока. Первый проходит через мембрану RO 600 и имеет низкую минерализацию. Второй дополнительно проходит через картридж Карбоминерал, который добавляет кальций, магний и кремний.
Коротко о системе
Тип фильтра
Прямоточный обратный осмос.
Ступени
Поликарбон 2 в 1, RO 600, Карбоминерал.
Производительность
До 1,6 л/мин.
Рабочее давление
От 0,5 до 4 атм.
Кран
Двухрычажный, для двух видов воды.
Насос
Входит в комплект, мощность 120 Вт.
Для какой воды подходит Evolution OSMO M
Система предназначена для глубокой доочистки холодной воды из централизованного водопровода. Её выбирают, когда обычная механическая и угольная фильтрация не решает основные проблемы.
- в чайнике быстро появляется накипь;
- вода имеет высокую минерализацию;
- чувствуется запах хлора или посторонний привкус;
- присутствуют песок, ржавчина и механический осадок;
- нужно снизить содержание нитратов, фторидов и тяжёлых металлов;
- под мойкой нет места для накопительного бака;
- нужны осмотическая и минерализованная вода из одного крана.

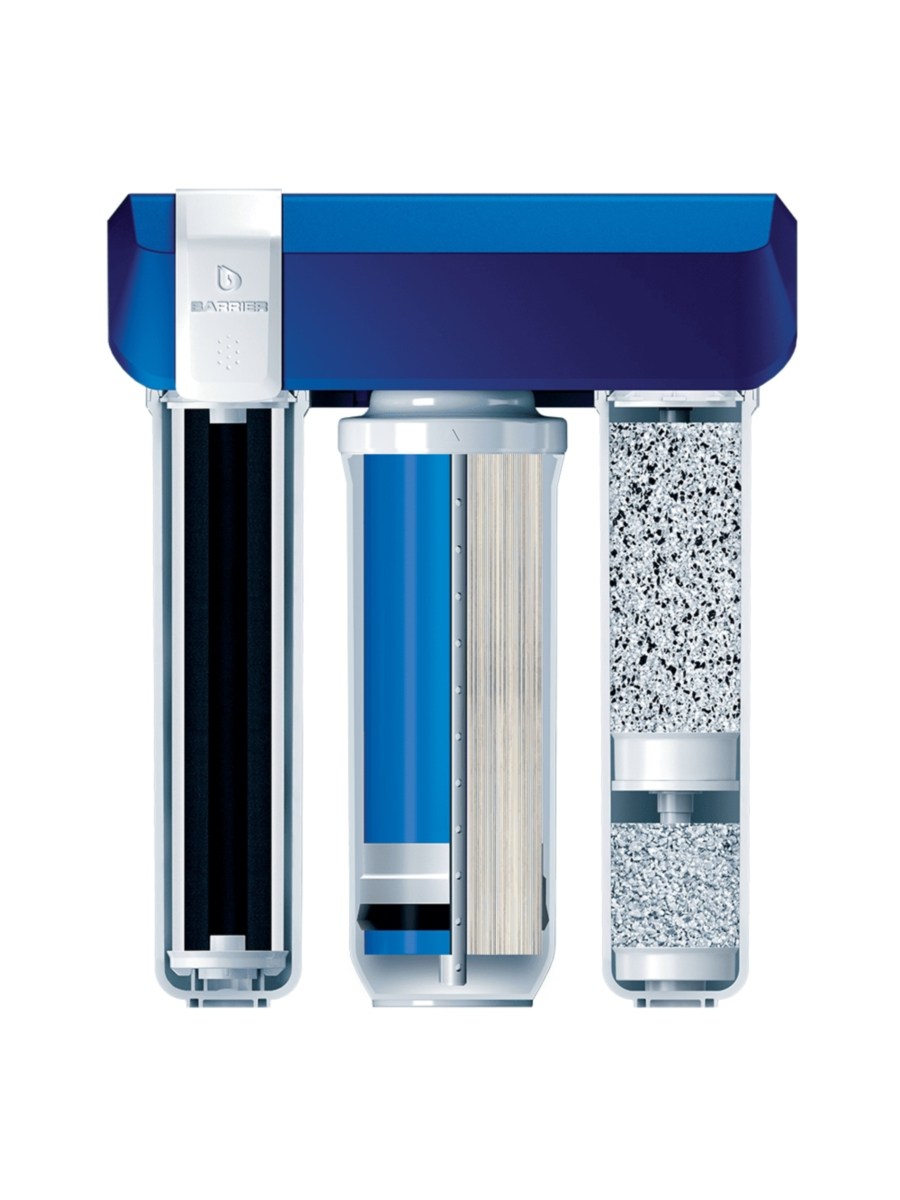

Три ступени очистки
1. Поликарбон 2 в 1
Совмещает механическую и сорбционную очистку.
- песок, ржавчина и окалина;
- частицы размером от 5 мкм;
- активный хлор;
- часть органических примесей.
2. Мембрана RO 600
Выполняет основную очистку от растворённых примесей.
- соли кальция и магния;
- нитраты, фториды и хлориды;
- тяжёлые металлы;
- бактерии и вирусы.
3. Карбоминерал
Завершает обработку одного из потоков.
- корректирует запах и привкус;
- добавляет кальций;
- добавляет магний;
- добавляет кремний.
Модули устанавливаются в порядке Поликарбон 2 в 1, RO 600, Карбоминерал. Переставлять их местами нельзя.
Поликарбон 2 в 1
Наружный полипропиленовый слой задерживает песок, ржавчину, ил, глину и трубную окалину размером от 5 мкм. Внутренний карбонблок из кокосового активированного угля снижает содержание хлора и части органических соединений.
Картридж защищает мембрану от механического осадка и хлора. Работа с выработанной первой ступенью может сократить ресурс RO 600.
Мембрана Evolution RO 600
Тонкоплёночная мембрана номиналом 600 GPD разделяет воду на два потока. Очищенная вода проходит дальше, а концентрат с задержанными примесями направляется в канализацию.
Мембрана помогает существенно снизить содержание:
- солей жёсткости;
- нитратов и нитритов;
- фторидов;
- сульфатов и хлоридов.
- ионов тяжёлых металлов;
- высокомолекулярной органики;
- бактерий и вирусов;
- общей минерализации.
Результат зависит от давления, температуры, минерализации исходной воды и состояния мембраны.

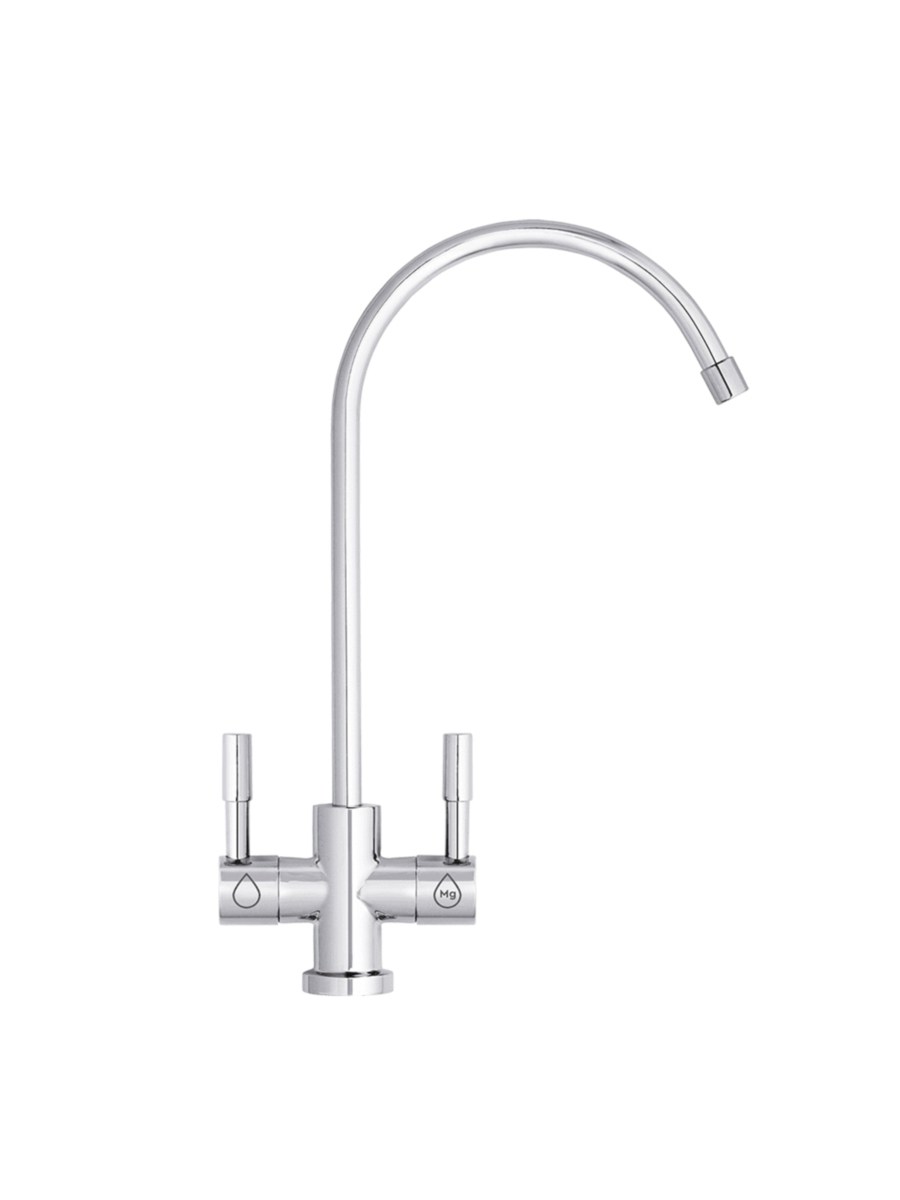

Два вида воды из одного крана
В комплект входит двухрычажный кран с раздельными внутренними линиями. Потоки не смешиваются внутри системы.
Вода после мембраны
Имеет низкое содержание растворённых солей и не проходит через Карбоминерал.
Подходит для чайника, кофемашины, увлажнителя, парогенератора и других задач, где важна минимальная накипь. Учитывайте требования производителя техники.
Минерализованная вода
После мембраны проходит через Карбоминерал.
Этот поток предназначен прежде всего для питья и содержит добавленные кальций, магний и кремний.
Минеральный состав после Карбоминерала
| Компонент | Ориентировочная концентрация |
|---|---|
| Кальций | От 15 до 30 мг/л |
| Магний | От 1 до 5 мг/л |
| Кремний | От 1 до 15 мг/л |
| Гидрокарбонаты | От 30 до 80 мг/л |
| pH | От 6,5 до 8,5 |
Значения меняются в зависимости от скорости потока, срока эксплуатации и оставшегося ресурса минерализующей загрузки.
Прямоточная схема без бака
Evolution OSMO M подаёт воду сразу после открытия крана. Накопительная ёмкость не используется.
- под мойкой остаётся больше свободного места;
- не нужно ждать наполнения бака;
- нет воздушной камеры и внутренней диафрагмы;
- не требуется регулировать давление в баке;
- вода не хранится между использованиями.
Производительность и насос
Подача воды через кран составляет до 1,6 л/мин при расчётных условиях и температуре около +25 °C.
Мембрана 600 GPD имеет номинал около 2270 л/сутки. Этот показатель получен при заданных условиях и не означает постоянную бытовую выдачу такого объёма.
На фактический поток влияют температура, давление, минерализация, состояние картриджей и работа насоса. При снижении температуры на каждые 5 °C производительность мембраны может уменьшаться примерно на 20%.
Насосный блок мощностью 120 Вт рассчитан на входное давление от 0,5 до 4 атм. При отключении электричества штатная производительность не обеспечивается.
Расход воды в дренаж
Концентрат с задержанными примесями отводится в канализацию. Ориентировочное соотношение составляет 2,5 литра очищенной воды к 1 литру дренажа.
Показатель зависит от температуры, минерализации, входного давления, состояния мембраны, насоса и дренажного ограничителя.
Требования к исходной воде
| pH | Не менее 7 |
|---|---|
| Общая минерализация | Не более 1000 мг/л |
| Общая жёсткость | Не более 15 мг-экв/л |
| Мутность | Не более 2,6 ЕМФ |
| Суммарное железо | Не более 0,3 мг/л |
| Марганец | Не более 0,1 мг/л |
| Нитраты | Не более 90 мг/л |
| Фториды | Не более 3 мг/л |
| Хлориды | Не более 400 мг/л |
| Сульфаты | Не более 500 мг/л |
| Сероводород | Не более 0,003 мг/л |
| Общие колиформные бактерии | Отсутствие |
При превышении значений ресурс картриджей может сократиться. Для скважинной воды могут потребоваться обезжелезивание, удаление марганца, умягчение, аэрация, коррекция pH или обеззараживание.
Evolution OSMO M и Evolution OSMO
| Параметр | Evolution OSMO M | Evolution OSMO |
|---|---|---|
| Первая ступень | Поликарбон 2 в 1 | Поликарбон 2 в 1 |
| Мембрана | RO 600 | RO 600 |
| Третья ступень | Карбоминерал | Угольный Постфильтр |
| Минерализация | Есть | Нет |
| Кран | Двухрычажный | Одноходовой |
| Два вида воды | Да | Нет |
Ресурс картриджей
| Картридж | Ресурс | Интервал | Максимальный срок |
|---|---|---|---|
| Поликарбон 2 в 1 | До 10 000 л | Через 3-6 месяцев | 12 месяцев |
| RO 600 | До 18 000 л | Через 12-18 месяцев | 36 месяцев |
| Карбоминерал | До 1000 л | Через 1-3 месяца для сохранения минерализации | 12 месяцев как финишный модуль |
Карбоминерал меняют чаще, поскольку минерализующая загрузка постепенно расходуется. После её выработки картридж может продолжать финишную обработку, но не дольше максимального срока.
Когда проверять картриджи
Поликарбон
- снизилась скорость подачи;
- насос стал работать дольше;
- после ремонта труб поступала ржавчина;
- прошло от 3 до 6 месяцев.
Мембрана RO 600
- вырос TDS осмотической воды;
- появился налёт при использовании воды после мембраны;
- замена первой ступени не восстановила поток;
- закончился срок эксплуатации.
Для оценки мембраны измеряют воду непосредственно после RO 600. Минерализованный поток для такой проверки не подходит.

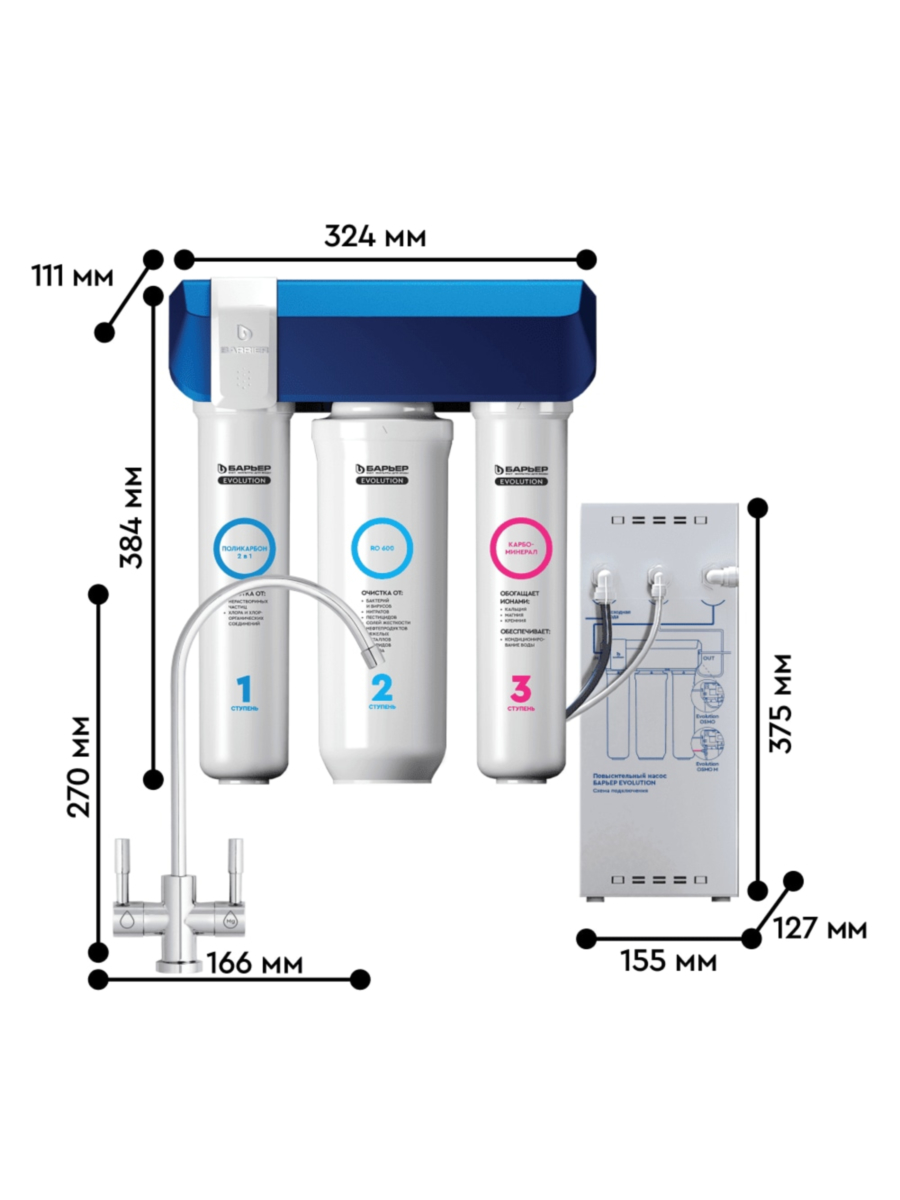

Размеры и размещение
Ширина
324 мм
Глубина
111 мм
Высота
384 мм
Масса системы составляет около 11 кг. Допускается вертикальное или горизонтальное размещение с доступом к картриджам и соединениям.
Для насосного блока также требуется свободное место. Его ориентировочные размеры составляют 155 × 375 × 127 мм.
Что входит в комплект
- Блок фильтра
- Evolution Поликарбон 2 в 1
- Мембрана Evolution RO 600
- Evolution Карбоминерал
- Двухрычажный питьевой кран
- Насосный блок
- Трубки 1/4″ и 3/8″
- Вентиль-адаптер и дренажный хомут
- Фитинги, крепёж и монтажный шаблон
- Руководство по эксплуатации
Отдельные элементы комплектации могут зависеть от партии. Перед установкой сверяйте содержимое коробки с руководством.
Технические характеристики
| Бренд | Барьер |
|---|---|
| Модель | Evolution OSMO M |
| Артикул | Н263Р01 |
| Тип системы | Прямоточный бытовой обратный осмос |
| Количество ступеней | 3 |
| Картриджи | Поликарбон 2 в 1, RO 600, Карбоминерал |
| Производительность | До 1,6 л/мин |
| Номинал мембраны | 600 GPD |
| Рабочее давление | От 0,5 до 4 атм |
| Насос | Есть |
| Мощность насоса | 120 Вт |
| Потребляемый ток | 5 А |
| Накопительный бак | Нет |
| Минерализация | Кальций, магний и кремний |
| Кран | Двухрычажный |
| Очищенная вода и дренаж | Около 2,5 к 1 |
| Габариты фильтра | 324 × 111 × 384 мм |
| Масса | Около 11 кг |
| Электропитание | Требуется |
| Подключение к канализации | Требуется |
Что проверить перед покупкой
- есть ли стационарная заземлённая розетка;
- можно ли подключить дренаж к канализации;
- находится ли давление в диапазоне от 0,5 до 4 атм;
- есть ли место для фильтра и насосного блока;
- можно ли установить двухрычажный кран;
- соответствует ли исходная вода требованиям;
- не требуется ли предварительное обезжелезивание;
- нужны ли два отдельных потока воды.
Установка и первый запуск
- Перекройте холодную воду и сбросьте давление.
- Установите вентиль-адаптер.
- Закрепите фильтр и насосный блок.
- Установите двухрычажный кран.
- Закрепите дренажный хомут.
- Установите модули в штатном порядке.
- Подключите трубки по цветовой схеме руководства.
- Медленно откройте воду и проверьте соединения.
- Подключите насос к электросети.
- Откройте оба рычага крана на 5 минут.
- Закройте кран и проверьте остановку насоса.
- Снова откройте оба потока и промывайте систему в течение часа.
После перерыва в использовании
Если фильтр не использовался больше двух дней, входной вентиль рекомендуется перекрыть.
Перед повторным использованием откройте воду, подключите насос и промывайте оба потока около 15 минут.
