Фильтр для воды Барьер Compact Osmo 100 M с минерализацией
Аналоги
Фильтр обратного осмоса Аквафор DWM-101S Морион (без крана)
Барьер Compact Osmo 100 M представляет собой трёхступенчатую систему обратного осмоса с минерализацией и накопительной ёмкостью. Фильтр устанавливается под кухонной мойкой и подключается к холодной воде, канализации и отдельному питьевому крану.
Модель позволяет получать два вида воды. Первый поток поступает после мембраны Compact RO 100 и имеет низкую минерализацию. Второй дополнительно проходит через картридж Карбоминерал, который добавляет кальций, магний и кремний.
Коротко о системе
Тип фильтра
Обратный осмос с минерализацией.
Картриджи
Поликарбон 2 в 1, RO 100, Карбоминерал.
Накопительная ёмкость
12 л, полезный запас до 8 л.
Рабочее давление
От 3,5 до 7 атм.
Питьевой кран
Двухрычажный, для двух видов воды.
Электропитание
Не требуется.
Для какой воды подходит Compact Osmo 100 M
Система рассчитана на глубокую доочистку холодной воды из централизованного водопровода. Её выбирают, когда обычные механические и угольные фильтры не решают основные проблемы.
- в чайнике быстро появляется накипь;
- вода имеет повышенную минерализацию;
- чувствуется запах хлора или посторонний привкус;
- появляются песок, ржавчина и мелкий осадок;
- нужно снизить содержание нитратов и фторидов;
- требуется очистка от соединений тяжёлых металлов;
- нужен запас очищенной воды;
- требуются отдельные осмотический и минерализованный потоки.

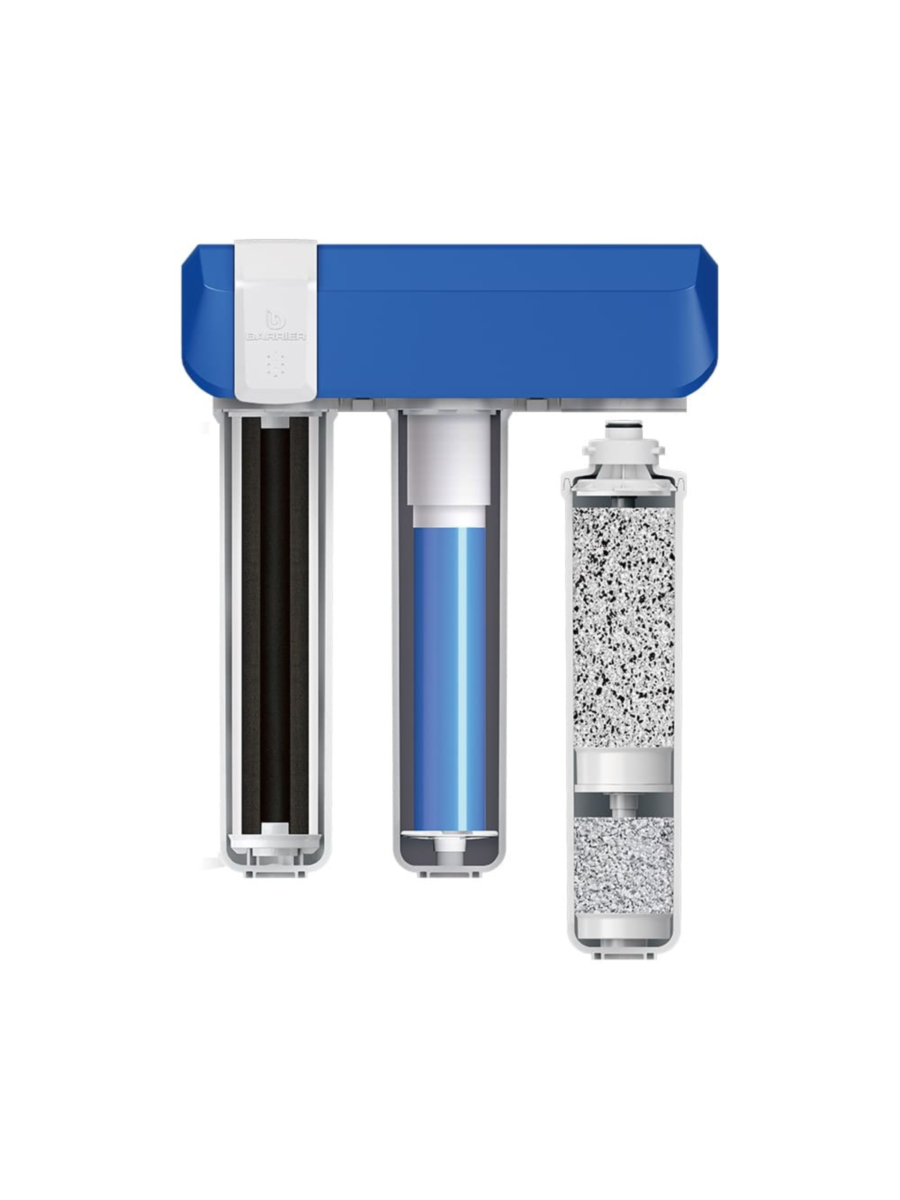

Три ступени очистки
1. Поликарбон 2 в 1
Совмещает механическую и сорбционную подготовку воды.
- песок и ржавчина;
- ил, глина и окалина;
- частицы размером от 5 мкм;
- активный хлор;
- часть органических примесей.
2. Мембрана RO 100
Выполняет основную очистку от растворённых загрязнений.
- соли кальция и магния;
- нитраты и фториды;
- сульфаты и хлориды;
- тяжёлые металлы;
- бактерии и вирусы.
3. Карбоминерал
Завершает обработку минерализованного потока.
- корректирует запах;
- смягчает посторонний привкус;
- добавляет кальций и магний;
- добавляет кремний.
Картриджи устанавливаются в порядке Поликарбон 2 в 1, RO 100, Карбоминерал. Менять ступени местами нельзя.
Предварительный картридж Поликарбон 2 в 1
Наружный полипропиленовый слой задерживает механические частицы размером от 5 мкм. Он принимает на себя песок, ржавчину, ил, частицы глины и трубную окалину.
Внутренняя часть содержит активированный кокосовый уголь. Сорбционная загрузка снижает содержание активного хлора, части хлорорганических соединений и веществ, влияющих на запах воды.
Своевременная замена первой ступени помогает защитить мембрану от осадка и воздействия хлора.
Мембрана Compact RO 100
Мембрана номиналом 100 GPD разделяет исходный поток на очищенную воду и концентрат. Очищенная вода поступает в накопительную ёмкость, а концентрат с задержанными примесями направляется в канализацию.
Мембранная ступень помогает существенно снизить содержание:
- солей жёсткости;
- нитратов и нитритов;
- фторидов;
- сульфатов и хлоридов.
- ионов тяжёлых металлов;
- высокомолекулярной органики;
- бактерий и вирусов;
- общей минерализации.
Результат зависит от температуры, давления, состава исходной воды и состояния мембраны.

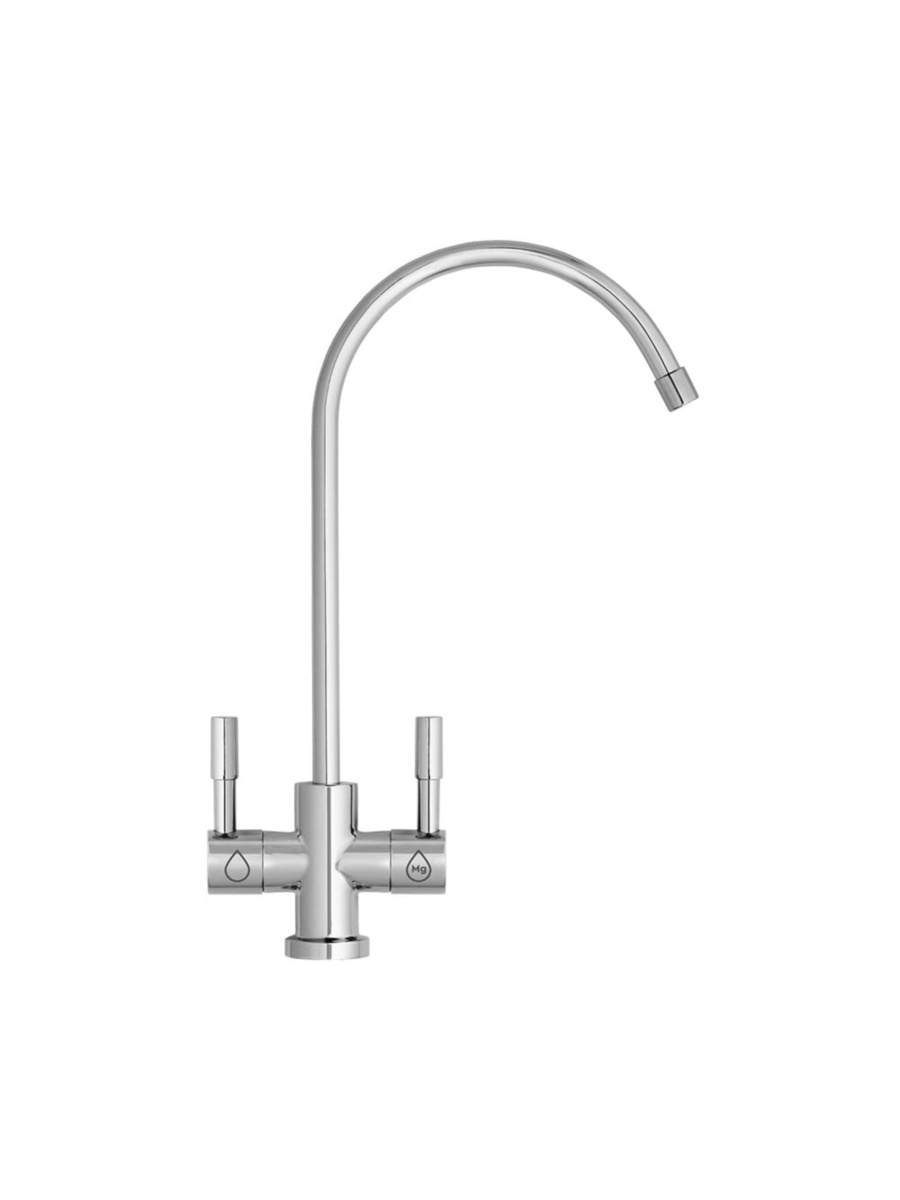

Два вида воды из одного крана
Двухрычажный кран имеет раздельные внутренние каналы. Осмотическая и минерализованная вода не смешиваются внутри системы.
Осмотическая вода
Подаётся из накопительной ёмкости без прохождения через Карбоминерал.
Подходит для приготовления пищи, чайника, кофемашины, увлажнителя и другой техники, чувствительной к солям. Следует учитывать требования производителя прибора.
Минерализованная вода
После бака дополнительно проходит через Карбоминерал.
Этот поток предназначен прежде всего для питья и содержит добавленные кальций, магний и кремний.
Состав минерализованной воды
| Компонент | Ориентировочная концентрация |
|---|---|
| Кальций | От 15 до 30 мг/л |
| Магний | От 1 до 5 мг/л |
| Кремний | От 1 до 15 мг/л |
| Гидрокарбонаты | От 30 до 80 мг/л |
| pH | От 6,5 до 8,5 |
Фактические значения зависят от скорости подачи и оставшегося ресурса минерализующей загрузки.
Как вода проходит через систему
- Поликарбон задерживает механические примеси и снижает содержание хлора.
- Мембрана RO 100 отделяет очищенную воду от концентрата.
- Концентрат направляется в канализацию.
- Очищенная вода поступает в накопительный бак.
- Первый рычаг крана подаёт воду непосредственно из бака.
- Второй рычаг направляет воду через Карбоминерал.
Производительность мембраны
Номинальная производительность Compact RO 100 составляет до 380 л/сутки при температуре воды +25 °C и давлении около 4 атм.
В реальных условиях скорость зависит от температуры, давления, минерализации и состояния картриджей. Зимой накопительная ёмкость обычно заполняется дольше.
После заполнения бака расход через питьевой кран может составлять около 3-5 л/мин. По мере опорожнения ёмкости поток постепенно уменьшается.
Накопительная ёмкость 12 литров
В комплект входит гидропневматический бак общим объёмом 12 л. Полезный запас достигает 8 л при расчётных условиях.
Часть внутреннего пространства занимает воздушная камера. Сжатый воздух выталкивает накопленную воду к питьевому крану.
Полезный объём зависит от:
- давления в водопроводе;
- давления воздуха в пустом баке;
- состояния мембраны;
- работы обратного клапана;
- настройки отсечной автоматики.
Ёмкость устанавливается вертикально на штатную подставку.
Давление воды и воздушной камеры
Рабочее давление холодной воды должно составлять от 3,5 до 7 атм. При меньшем значении мембрана работает медленнее, бак дольше наполняется, а доля дренажной воды увеличивается.
Если давление превышает 7 атм, перед системой требуется редуктор. При давлении ниже 3,5 атм может понадобиться совместимая повышающая помпа.
Давление воздуха проверяют только в полностью пустом баке. Рабочий ориентир составляет около 0,3 атм, допустимый диапазон находится примерно в пределах 0,25-0,6 атм.
Нужна ли электрическая розетка
В штатной комплектации повышающего насоса нет. Система работает за счёт давления холодного водопровода и не требует подключения к электрической сети.
Розетка потребуется только при отдельной установке повышающей помпы.
Что снижает Compact Osmo 100 M
Задерживаются первой ступенью от 5 мкм.
Снижается угольной частью Поликарбона.
Мембрана уменьшает содержание кальция и магния.
Обратный осмос снижает их концентрацию.
Мембрана работает с растворёнными ионами металлов.
Мембранная ступень создаёт барьер для микроорганизмов.
Что система не заменяет
Compact Osmo 100 M предназначен для доочистки холодной питьевой воды. Он не заменяет комплексную подготовку сложного автономного источника.
- не подключается к горячей воде;
- не удаляет высокую концентрацию железа без предочистки;
- не устраняет выраженный сероводород без отдельной ступени;
- не работает без дренажного подключения;
- не рассчитан на использование без накопительной ёмкости;
- не предназначен для подачи воды на весь дом.
Требования к исходной воде
| pH | Не менее 7 |
|---|---|
| Минерализация | Не более 1000 мг/л |
| Общая жёсткость | Не более 15 мг-экв/л |
| Мутность | Не более 2,6 ЕМФ |
| Суммарное железо | Не более 0,3 мг/л |
| Марганец | Не более 0,1 мг/л |
| Нитраты | Не более 90 мг/л |
| Фториды | Не более 3 мг/л |
| Хлориды | Не более 400 мг/л |
| Сульфаты | Не более 500 мг/л |
| Сероводород | Не более 0,003 мг/л |
| Общее микробное число | Не более 50 ед./мл |
| Общие колиформные бактерии | Отсутствие |
Ресурс картриджей
| Картридж | Ресурс | Интервал замены |
|---|---|---|
| Поликарбон 2 в 1 | Зависит от качества воды | Через 6-9 месяцев, не более 12 месяцев |
| RO 100 | До 5000 л | Через 12-18 месяцев |
| Карбоминерал | До 1000 л | Около 6 месяцев, не более 12 месяцев |
Для сохранения заметной минерализации Карбоминерал рекомендуется обновлять каждые 2-2,5 месяца. Реальные интервалы зависят от расхода и состава воды.
Совместимость картриджей
- Compact Поликарбон используется в совместимых системах Compact Osmo;
- Compact RO 100 подходит для Compact Osmo 100 и Compact Osmo 100 M;
- Compact Карбоминерал предназначен для версии Compact Osmo 100 M и совместимых моделей серии M.
Картриджи не подходят для систем Барьер Профи, Эксперт, Evolution OSMO и обычных колб Slim Line 10″.

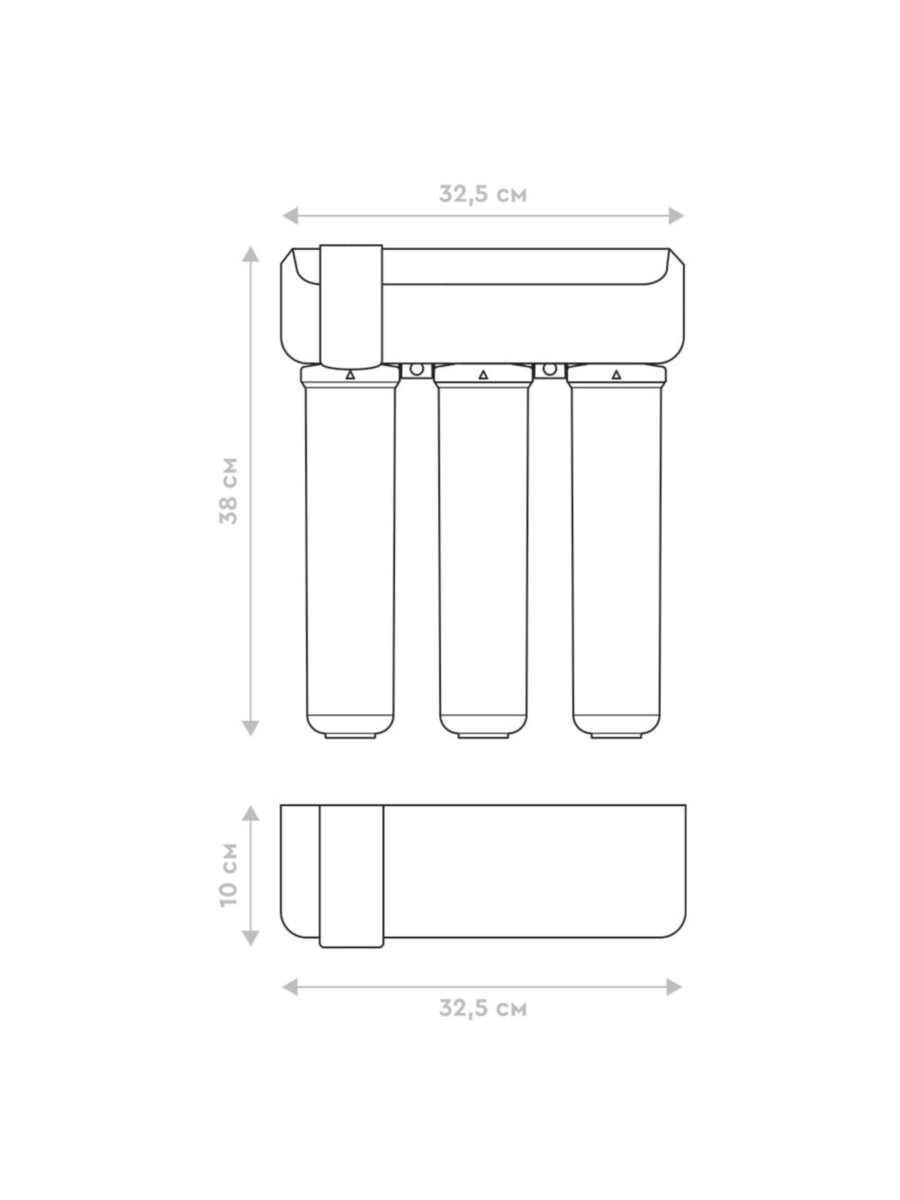

Размеры и размещение
Высота
384 мм
Ширина
324 мм
Глубина
111 мм
Накопительный бак размещается отдельно. Перед покупкой необходимо проверить место для блока фильтра, ёмкости 12 л, трубок и доступа к сменным модулям.

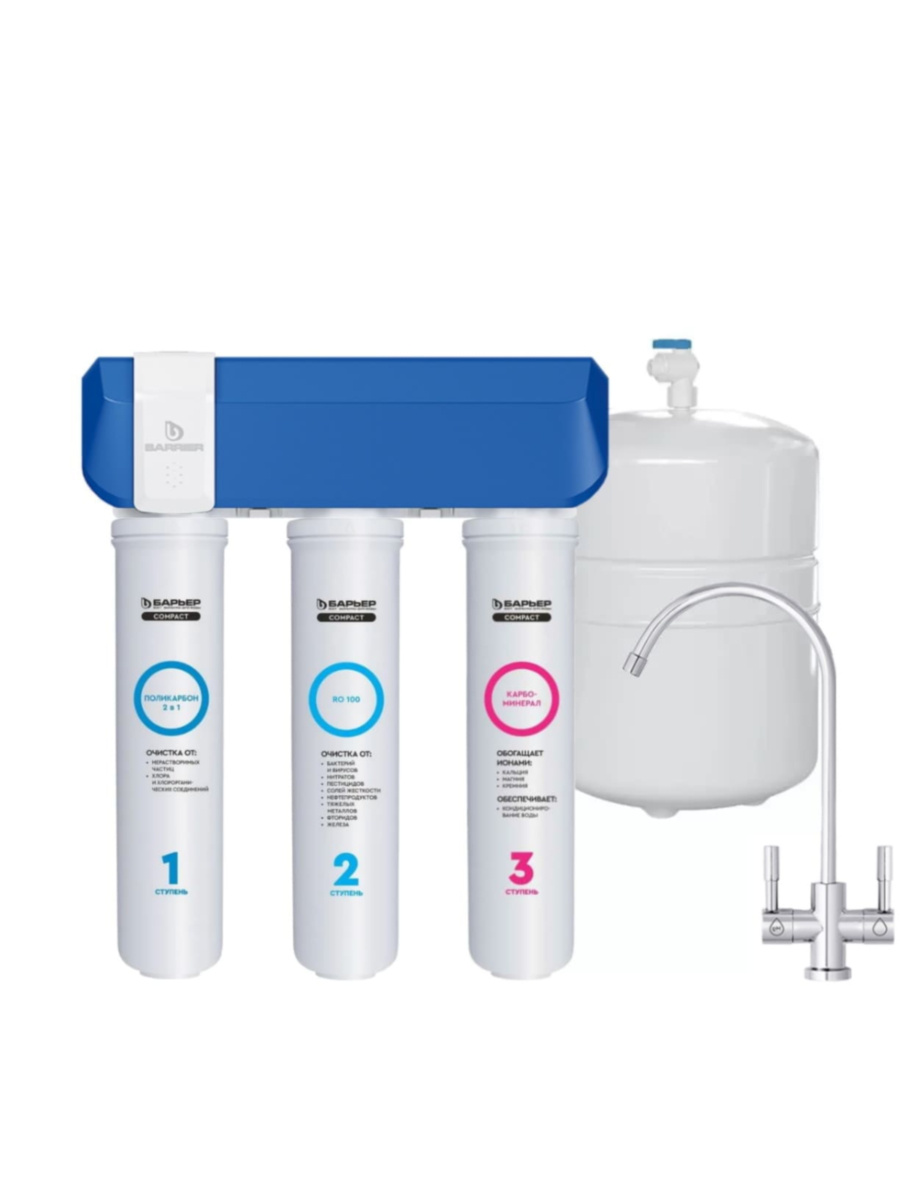

Что входит в комплект
- Блок фильтра
- Compact Поликарбон 2 в 1
- Мембрана Compact RO 100
- Compact Карбоминерал
- Двухрычажный питьевой кран
- Накопительная ёмкость 12 л
- Кран накопительной ёмкости
- Соединительные и дренажная трубки
- Вентиль-адаптер и дренажный хомут
- Фитинги, крепёж и монтажный шаблон
- Руководство по эксплуатации
Внешний вид бака и отдельные элементы комплектации могут зависеть от партии.
Технические характеристики
| Бренд | Барьер |
|---|---|
| Модель | Compact Osmo 100 M |
| Артикул | Н262Р02 |
| Тип системы | Обратный осмос с минерализацией и баком |
| Количество ступеней | 3 |
| Картриджи | Поликарбон 2 в 1, RO 100, Карбоминерал |
| Номинал мембраны | 100 GPD |
| Производительность мембраны | До 380 л/сутки при расчётных условиях |
| Расход из заполненного бака | Около 3-5 л/мин |
| Рабочее давление | От 3,5 до 7 атм |
| Насос | Нет |
| Объём бака | 12 л |
| Полезный запас | До 8 л |
| Температура воды | От +5 до +35 °C |
| Питьевой кран | Двухрычажный |
| Минерализация | Кальций, магний и кремний |
| Электропитание | Не требуется |
| Подключение к канализации | Требуется |
| Габариты блока | 384 × 324 × 111 мм |
| Масса | Около 6,4 кг, зависит от комплектации |
| Картриджи | Быстросъёмные |
Что проверить перед покупкой
- находится ли давление в диапазоне 3,5-7 атм;
- есть ли место для фильтра и бака объёмом 12 л;
- можно ли подключить дренаж к канализации;
- можно ли установить двухрычажный кран;
- соответствует ли вода требованиям производителя;
- не требуется ли предварительное обезжелезивание;
- не понадобится ли повышающий насос;
- подходит ли полезный запас воды до 8 л.
Установка и первый запуск
- Перекройте холодную воду и сбросьте давление.
- Установите вентиль-адаптер.
- Закрепите блок фильтра вертикально.
- Установите бак на штатную подставку.
- Подключите кран накопительной ёмкости.
- Установите двухрычажный питьевой кран.
- Закрепите дренажный хомут.
- Установите картриджи в штатном порядке.
- Подключите трубки по схеме производителя.
- Медленно откройте воду и проверьте соединения.
- Промойте систему 5-10 минут при закрытом кране бака.
- Откройте бак и дождитесь его полного заполнения.
- Дважды полностью наполните и слейте накопительную ёмкость.
Обслуживание
Помимо замены картриджей рекомендуется периодически проводить санитарную обработку внутренних линий и накопительной ёмкости.
Обычный ориентир составляет один раз в год. После длительного простоя или при подозрении на биологическое обрастание обработка может понадобиться раньше.
