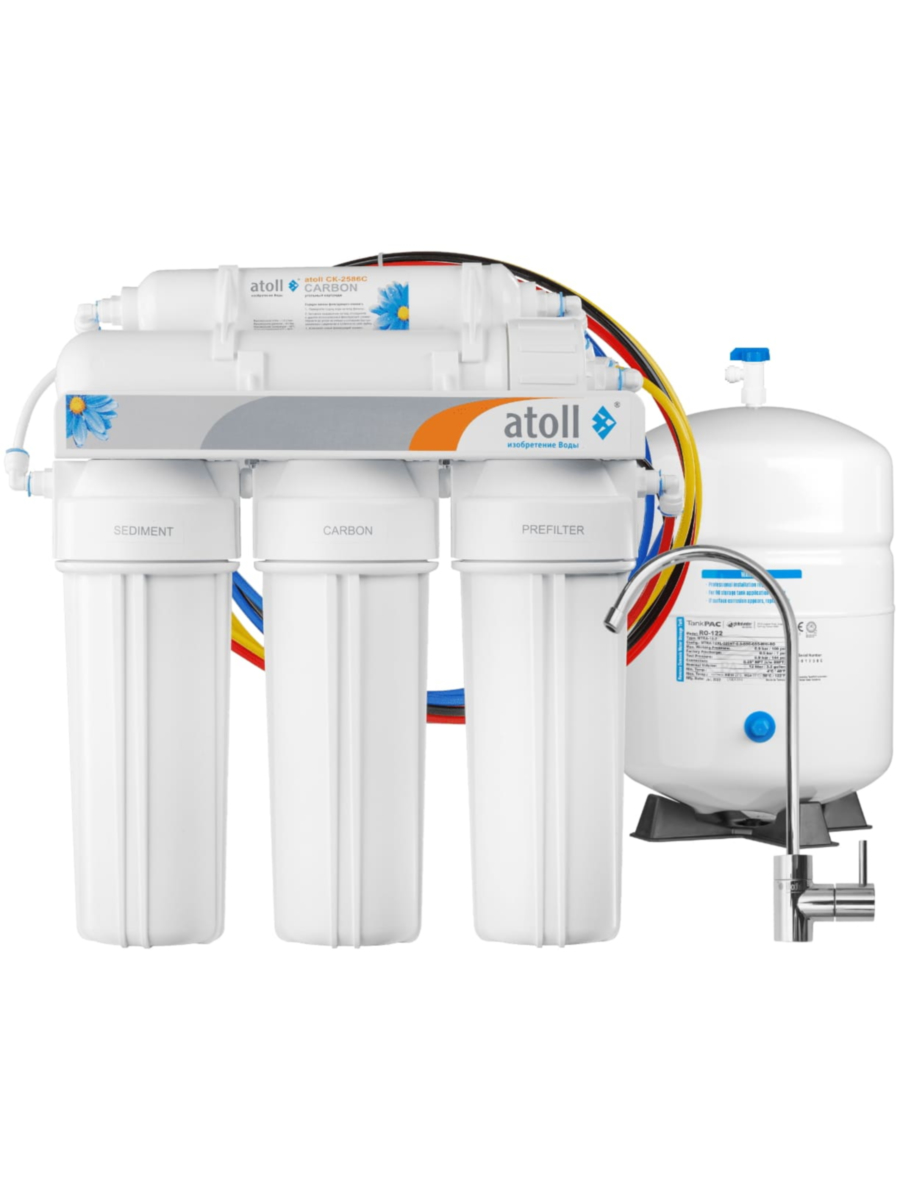

Фильтр для воды Atoll A-550 Патриот с обратным осмосом
Atoll A-550 Патриот представляет собой пятиступенчатую систему обратного осмоса для глубокой очистки холодной водопроводной воды. Фильтр устанавливается под кухонной мойкой, накапливает очищенную воду в отдельном баке и подаёт её через питьевой кран.
Три предварительных картриджа защищают мембрану от ржавчины, песка, механического осадка и активного хлора. Мембрана Atoll TW40-1812-50 снижает жёсткость и общую минерализацию, а угольный постфильтр CK-2586C завершает обработку воды перед подачей к крану.
Коротко о системе
Количество ступеней
5 ступеней очистки.
Мембрана
Atoll TW40-1812-50.
Производительность
До 120 л в сутки.
Рабочее давление
От 3 до 6 бар.
Накопительный бак
12 л общий объём, до 8 л полезный запас.
Комплектация
Без минерализатора и насоса.
Для какой воды подходит Atoll A-550 Патриот
Система рассчитана на холодную воду из централизованного водопровода. Главная задача модели состоит в снижении жёсткости, общей минерализации и содержания растворённых примесей.
Фильтр стоит рассмотреть, если:
- в чайнике быстро образуется накипь;
- на посуде остаётся белый минеральный налёт;
- в воде чувствуется запах хлора;
- есть солоноватый или металлический привкус;
- нужно снизить содержание нитратов и растворённых солей;
- требуется очистка от части тяжёлых металлов;
- нужен запас очищенной воды в баке;
- под мойкой достаточно места для блока и накопительной ёмкости;
- давление в водопроводе составляет не менее 3 бар.
Пять ступеней очистки воды
| Ступень | Элемент | Основная задача |
|---|---|---|
| 1 | Atoll МП-5В | Ржавчина, песок и частицы размером от 5 мкм |
| 2 | Atoll GAC-10 Patriot | Активный хлор, часть органических примесей, запах и привкус |
| 3 | Atoll МП-1В | Тонкая механическая очистка от частиц размером от 1 мкм |
| 4 | Atoll TW40-1812-50 | Снижение жёсткости, минерализации и растворённых загрязнений |
| 5 | Atoll CK-2586C | Финишная угольная обработка после накопительного бака |
Как работают фильтрующие элементы
Предварительная очистка
Картриджи МП-5В, GAC-10 Patriot и МП-1В подготавливают воду к прохождению через мембрану.
- ржавчина и песок;
- ил и трубная окалина;
- частицы от 5 до 1 мкм;
- активный хлор;
- часть органических соединений;
- примеси, влияющие на запах и вкус.
Мембрана TW40-1812-50
Через полупроницаемый слой проходит часть воды, а концентрат с задержанными солями направляется в канализацию.
- кальций и магний;
- нитраты и нитриты;
- хлориды, сульфаты и фториды;
- часть тяжёлых металлов;
- растворённое железо в допустимых пределах;
- большинство бактериальных и вирусных загрязнений.
Постфильтр CK-2586C
После хранения в баке вода проходит через активированный кокосовый уголь.
- корректирует возможный запах;
- уменьшает остаточный привкус;
- делает вкус воды более нейтральным;
- завершает обработку перед питьевым краном.
CK-2586C не является минерализатором и не добавляет в воду кальций или магний.
Как работает обратный осмос
После предварительной очистки вода поступает в мембранный корпус и разделяется на два потока.
- очищенная вода постепенно поступает в накопительный бак;
- концентрат с задержанными солями уходит в канализацию;
- после заполнения бака автоматический клапан прекращает подачу;
- после открытия питьевого крана система начинает пополнять запас.
Слив воды в дренаж является нормальной частью работы. Поток концентрата удаляет задержанные соли с поверхности мембраны.

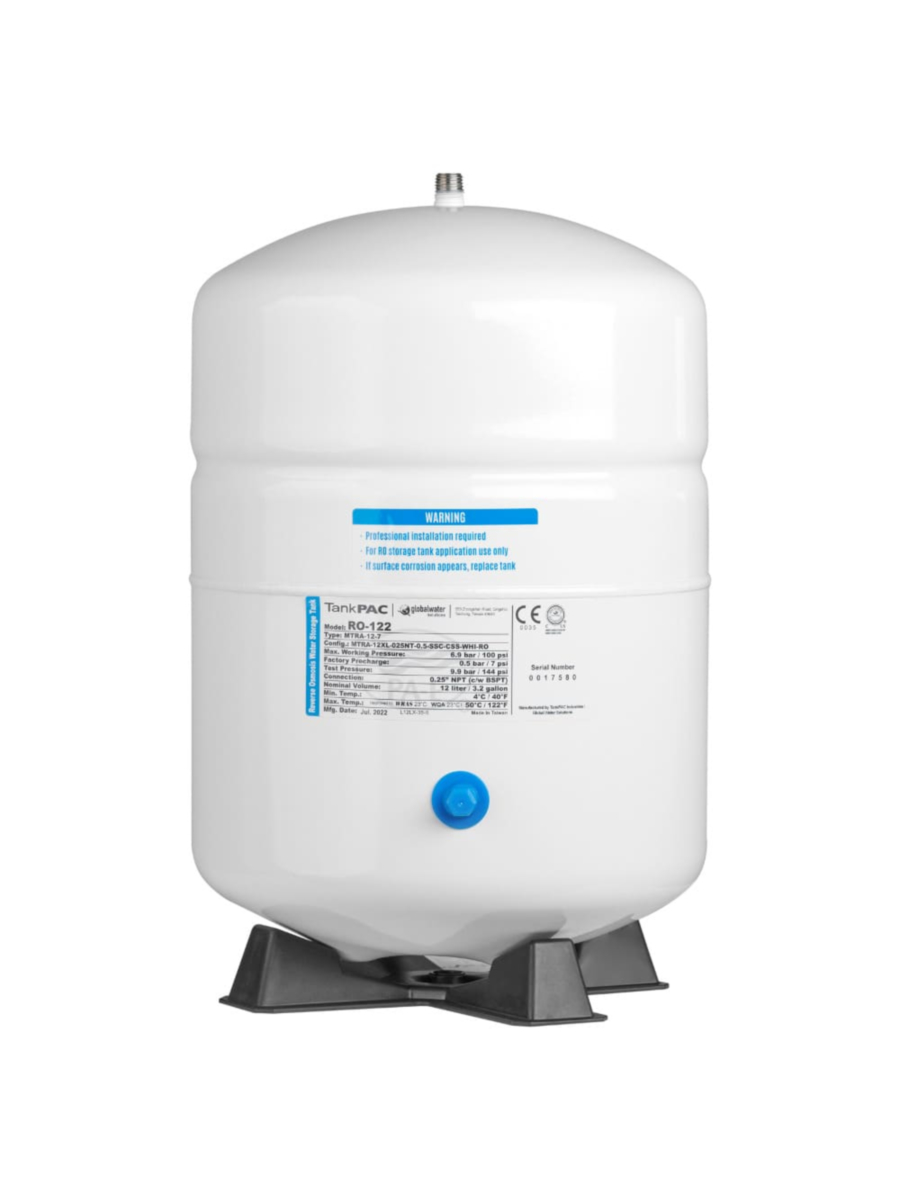

Накопительный бак 12/8 л
В комплект входит металлический бак с маркировкой 12/8 л.
Общий объём
12 л составляет внутренний объём корпуса бака.
Полезный запас
До 8 л очищенной воды, в зависимости от давления и настройки бака.
Часть внутреннего пространства занимает воздух и эластичная мембрана. Бак обеспечивает удобный поток из крана, но не увеличивает производительность обратноосмотической мембраны.
Производительность и давление
Номинальная производительность системы составляет до 120 л в сутки. Реальный объём зависит от условий эксплуатации.
Производительность уменьшается при:
- давлении ниже 3 бар;
- низкой температуре воды;
- высокой минерализации;
- загрязнённых предварительных картриджах;
- изношенной мембране;
- неправильном давлении воздуха в баке.
Требования к исходной воде
| Давление | От 3 до 6 бар |
|---|---|
| Температура | От +4 до +38 °C |
| Минерализация | Менее 1000 мг/л |
| Жёсткость | Менее 7 мг-экв/л |
| Железо | Менее 0,3 мг/л |
| Марганец | Менее 0,1 мг/л |
| Мутность | Менее 1 мг/л |
| Перманганатная окисляемость | Менее 5 мг О2/л |
Если показатели выше указанных значений, перед обратным осмосом требуется соответствующая подготовка воды.
Сроки замены картриджей и мембраны
| Фильтрующий элемент | Ориентировочный интервал |
|---|---|
| МП-5В, GAC-10 Patriot и МП-1В | Один раз в 6 месяцев |
| Угольный постфильтр CK-2586C | Один раз в 6 месяцев |
| Мембрана TW40-1812-50 | Примерно через 24-30 месяцев |
Фактический срок зависит от качества воды и ежедневного расхода. После ремонта труб или при большом количестве хлора обслуживание может потребоваться раньше.
- Atoll №202: комплект из трёх предварительных картриджей;
- Atoll №203: набор префильтров для воды с повышенным содержанием хлора;
- Atoll №102: полный комплект обслуживания A-550 без минерализатора.
Первый запуск системы
Монтаж включает подключение к холодному водопроводу, питьевому крану и канализации. При отсутствии опыта установку лучше поручить специалисту.
- Проверьте правильность установки всех картриджей.
- Промойте предварительные ступени в течение 2-3 минут.
- Осмотрите колбы, трубки и фитинги.
- Откройте подачу воды и кран накопительного бака.
- Дождитесь полного наполнения бака.
- Полностью слейте первые два наполнения.
- Воду после третьего наполнения можно использовать.
В течение первой недели систему рекомендуется ежедневно проверять на отсутствие протечек.
Технические характеристики
| Бренд | Atoll |
|---|---|
| Модель | A-550 Патриот |
| Артикул | ATEFDR074 |
| Тип системы | Обратный осмос с накопительным баком |
| Количество ступеней | 5 |
| Первая ступень | Atoll МП-5В, 5 мкм |
| Вторая ступень | Atoll GAC-10 Patriot |
| Третья ступень | Atoll МП-1В, 1 мкм |
| Мембрана | Atoll TW40-1812-50 |
| Постфильтр | Atoll CK-2586C |
| Производительность | До 120 л в сутки |
| Рабочее давление | От 3 до 6 бар |
| Температура воды | От +4 до +38 °C |
| Накопительный бак | 12 л общий объём, до 8 л полезный |
| Минерализатор | Нет |
| Насос | Нет |
| Подключение к канализации | Требуется |
| Габариты блока | 420 x 430 x 150 мм |
| Гарантия | 1 год |
Комплект поставки

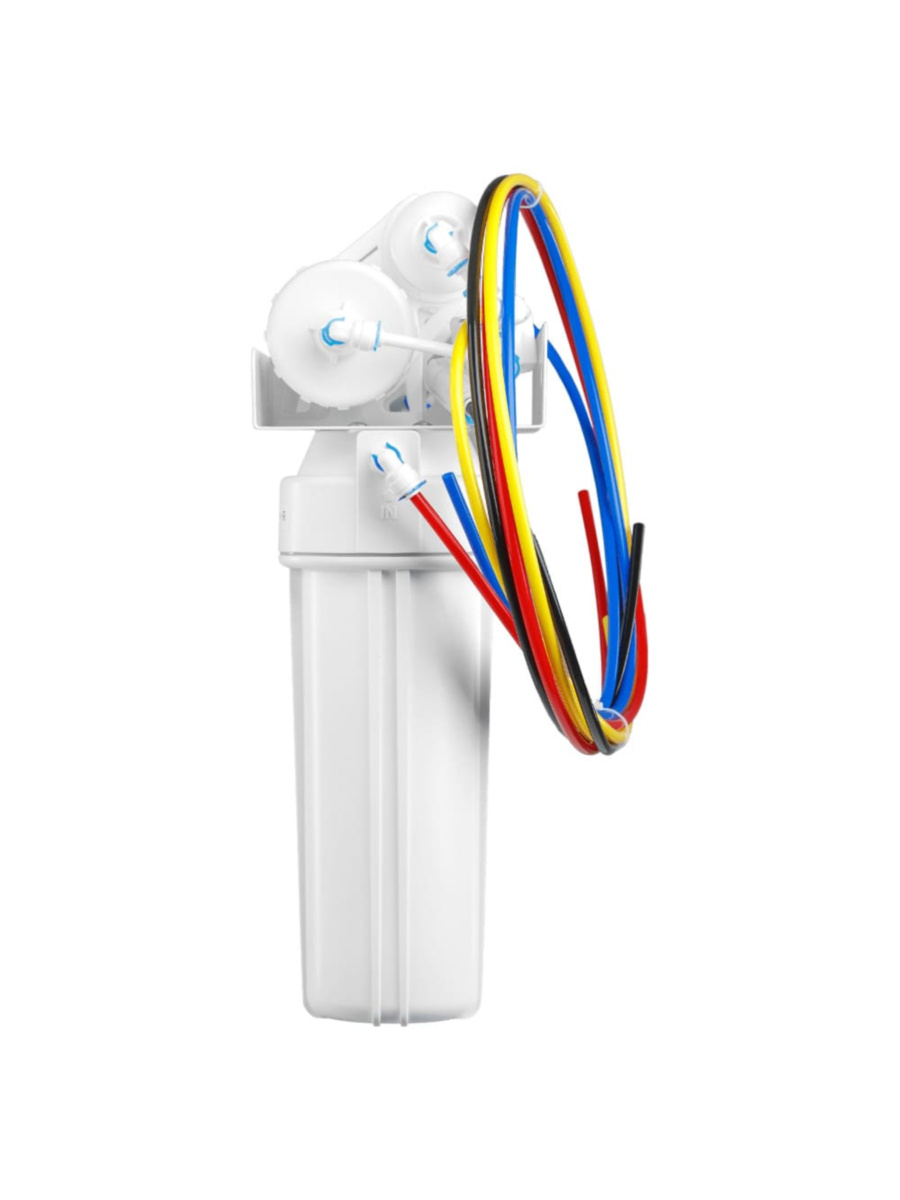

- Собранный блок фильтрации
- Картридж Atoll МП-5В
- Картридж Atoll GAC-10 Patriot
- Картридж Atoll МП-1В
- Мембрана Atoll TW40-1812-50
- Угольный постфильтр CK-2586C
- Металлический накопительный бак 12/8 л
- Шаровой кран накопительного бака

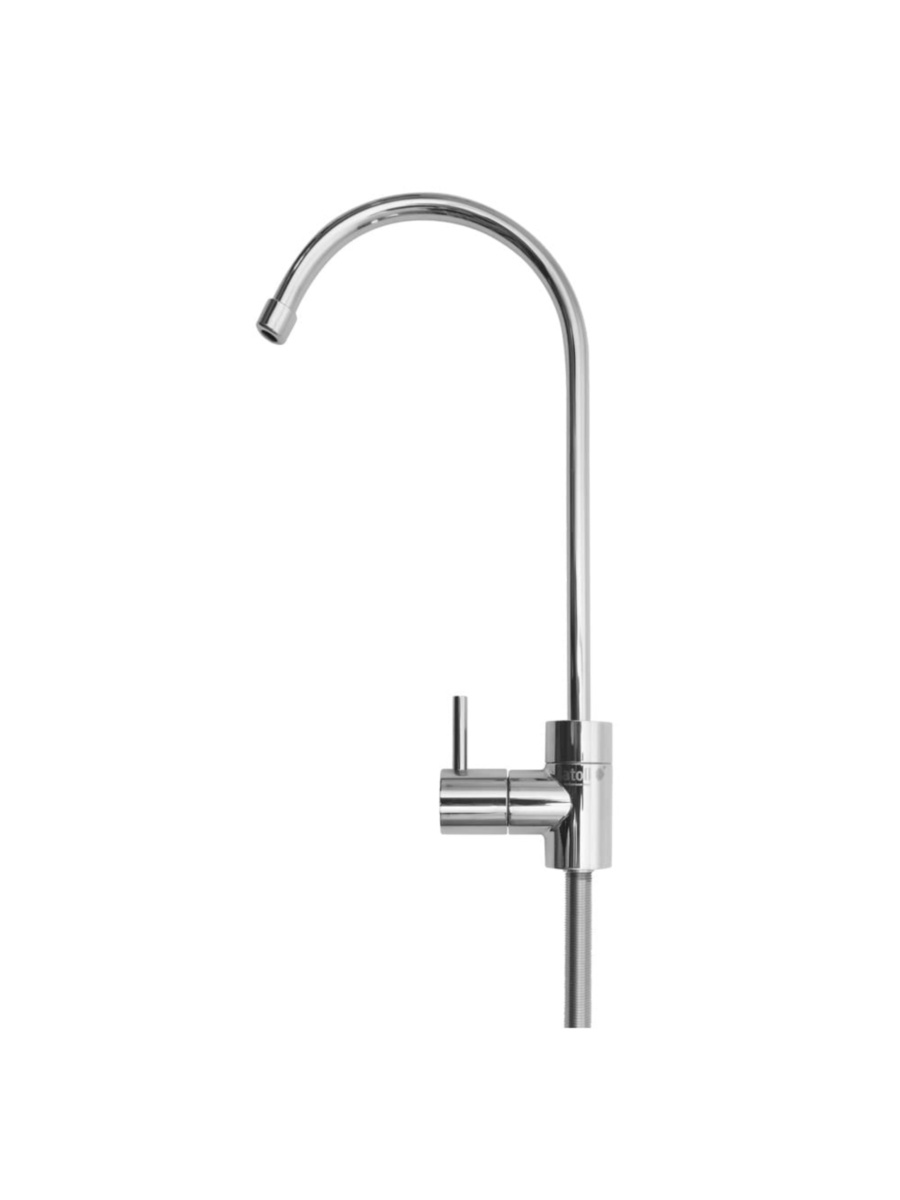

- Кран для питьевой воды
- Узел подключения к холодному водопроводу
- Дренажный хомут
- Комплект соединительных трубок
- Пластиковый ключ для колб
- Монтажные принадлежности и инструкция
Внешний вид крана и отдельных комплектующих может зависеть от партии. При заказе следует ориентироваться на артикул ATEFDR074 и отсутствие минерализатора.
Частые вопросы
В системе установлены МП-5В, GAC-10 Patriot, МП-1В, мембрана TW40-1812-50 и угольный постфильтр CK-2586C.
Нет. Стандартная модель комплектуется угольным постфильтром CK-2586C без минеральной загрузки.
Полный объём составляет 12 л, а полезный запас очищенной воды достигает 8 л. Фактическое значение зависит от давления и настройки бака.
Да. Обратноосмотическая мембрана существенно снижает содержание кальция и магния. Жёсткость исходной воды должна быть менее 7 мг-экв/л.
Рабочий диапазон составляет 3-6 бар. При давлении ниже 3 бар производительность снижается и может потребоваться насос.
Префильтры и постфильтр ориентировочно меняют каждые 6 месяцев. Срок службы мембраны составляет примерно 24-30 месяцев.
Нет. Первые два полностью наполненных бака необходимо слить. Для использования подходит вода после третьего наполнения.
