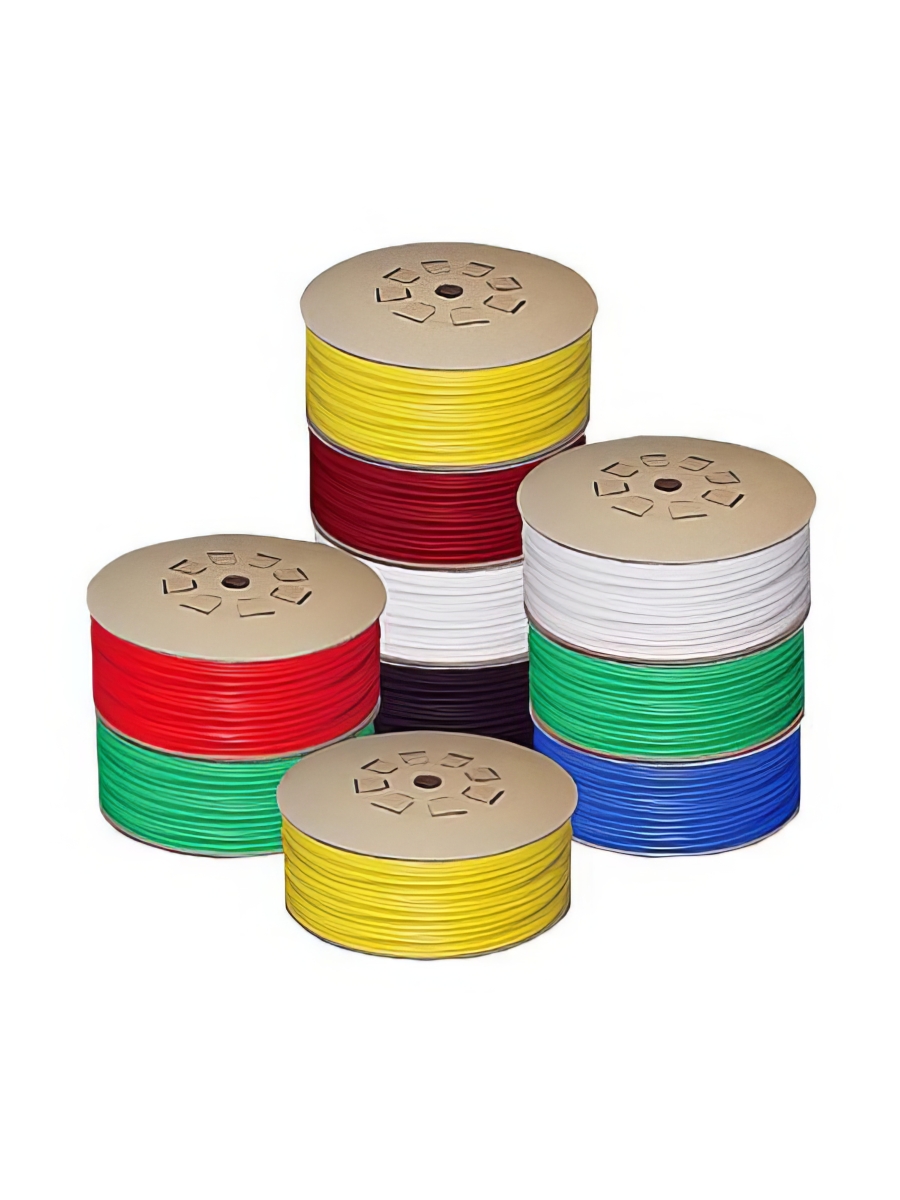

Трубкадиаметр Raifil сечения 1/4”
Трубка Raifil 1/4″ предназначена для соединения элементов систем фильтрации и подготовки питьевой воды. Она используется для подачи воды между картриджами, корпусами фильтров, накопительными баками, питьевыми кранами и другими узлами оборудования.
Наружный диаметр трубки составляет 1/4″, или 6,35 мм. Этот размер широко применяется в бытовых системах обратного осмоса, проточных фильтрах, пурифайерах, питьевых фонтанчиках и оборудовании с inline-картриджами. Трубка подключается к совместимым быстросъёмным цанговым фитингам без дополнительного резьбового соединения на каждом участке линии.
Коротко о трубке
Наружный диаметр
1/4″, или 6,35 мм.
Тип подключения
Быстросъёмные цанговые фитинги 1/4″.
Назначение
Соединение узлов систем фильтрации воды.
Область применения
Обратный осмос, проточные фильтры, пурифайеры и питьевое оборудование.
Где используется трубка Raifil 1/4″
Соединительная трубка подходит для участков водяной линии, в которых установлены фитинги, рассчитанные на наружный диаметр 1/4″.
Для соединения предфильтров, мембранного корпуса, накопительного бака и питьевого крана.
Для прокладки линии между ступенями очистки и точкой подачи питьевой воды.
Для внутренних соединений и подключения аппарата к водопроводной линии.
Для последовательного подключения сменных фильтров с портами 1/4″ Speedfit.
Для подачи воды между фильтрующим блоком, внутренними узлами и раздаточным элементом.
Для замены повреждённой, изношенной, деформированной или слишком короткой трубки.
Особенности соединительной трубки
- Распространённый размер 1/4″. Трубка подходит для многих бытовых и коммерческих систем фильтрации воды с соответствующими портами.
- Совместимость с цанговыми фитингами. Может использоваться с соединениями типа John Guest и совместимыми аналогами, рассчитанными на наружный диаметр 1/4″.
- Монтаж без резьбового герметика. При прямом подключении к исправному цанговому фитингу герметичность обеспечивает внутреннее уплотнительное кольцо.
- Удобная прокладка линии. Трубку можно размещать внутри корпуса оборудования, под мойкой и между отдельными ступенями очистки.
- Подходит для ремонта. Трубка позволяет заменить повреждённый участок или изменить расположение элементов системы.
Совместимость с фитингами и оборудованием
Трубка рассчитана на фитинги, краны, тройники, уголки и коннекторы, предназначенные для наружного диаметра 1/4″, или 6,35 мм. Обозначение относится именно к внешнему диаметру трубки, а не к размеру внутреннего проходного канала.
В одном фильтре, пурифайере или автомате питьевой воды могут одновременно использоваться трубки нескольких размеров. Например, отдельные участки оборудования могут быть рассчитаны на 1/4″, а другие на 3/8″.
Как правильно подключить трубку 1/4″
- Перекройте подачу воды к системе фильтрации.
- Откройте питьевой кран или раздаточный узел, чтобы сбросить остаточное давление.
- Отмерьте необходимую длину трубки без сильного натяжения линии.
- Отрежьте трубку строго под прямым углом.
- Убедитесь, что край не смят, не имеет заусенцев, глубоких царапин или заломов.
- Вставьте трубку в цанговый фитинг до полного упора.
- Слегка потяните трубку назад, чтобы проверить фиксацию.
- При наличии стопорной клипсы установите её между цангой и корпусом фитинга.
- Медленно откройте воду и проверьте соединение на отсутствие протечек.
Как отсоединить трубку от цангового фитинга
Перед разборкой перекройте подачу воды и полностью сбросьте давление. Если на соединении установлена стопорная клипса, сначала снимите её.
- Прижмите цанговое кольцо к корпусу фитинга.
- Удерживайте цангу в нажатом положении.
- Аккуратно вытяните трубку без резких рывков.
- Осмотрите извлечённый участок перед повторным подключением.
Если на конце остались глубокие следы зажима, царапины или деформация, повреждённый участок лучше ровно отрезать. Повторная установка повреждённого края может привести к протечке.
Характеристики трубки
| Бренд | Raifil |
|---|---|
| Тип товара | Соединительная трубка для систем фильтрации воды |
| Наружный диаметр | 1/4″ |
| Наружный диаметр в миллиметрах | 6,35 мм |
| Назначение | Соединение элементов оборудования для очистки и подачи воды |
| Тип совместимого соединения | Быстросъёмные цанговые фитинги 1/4″ |
| Рабочая среда | Вода |
| Способ монтажа | Вставка в цанговый фитинг до упора |
| Область применения | Обратный осмос, проточные фильтры, пурифайеры, inline-системы и питьевое оборудование |
Что проверить перед покупкой
- наружный диаметр старой трубки;
- размер входов и выходов установленного оборудования;
- совместимость фитингов со стандартом 1/4″;
- необходимую длину отрезка с учётом прокладки без натяжения;
- наличие переходников между участками разных диаметров;
- условия эксплуатации оборудования.
Не следует выбирать трубку только по внешнему виду. Модели диаметром 1/4″ и 3/8″ могут выглядеть похоже на фотографии, но не являются взаимозаменяемыми без подходящего переходника.
