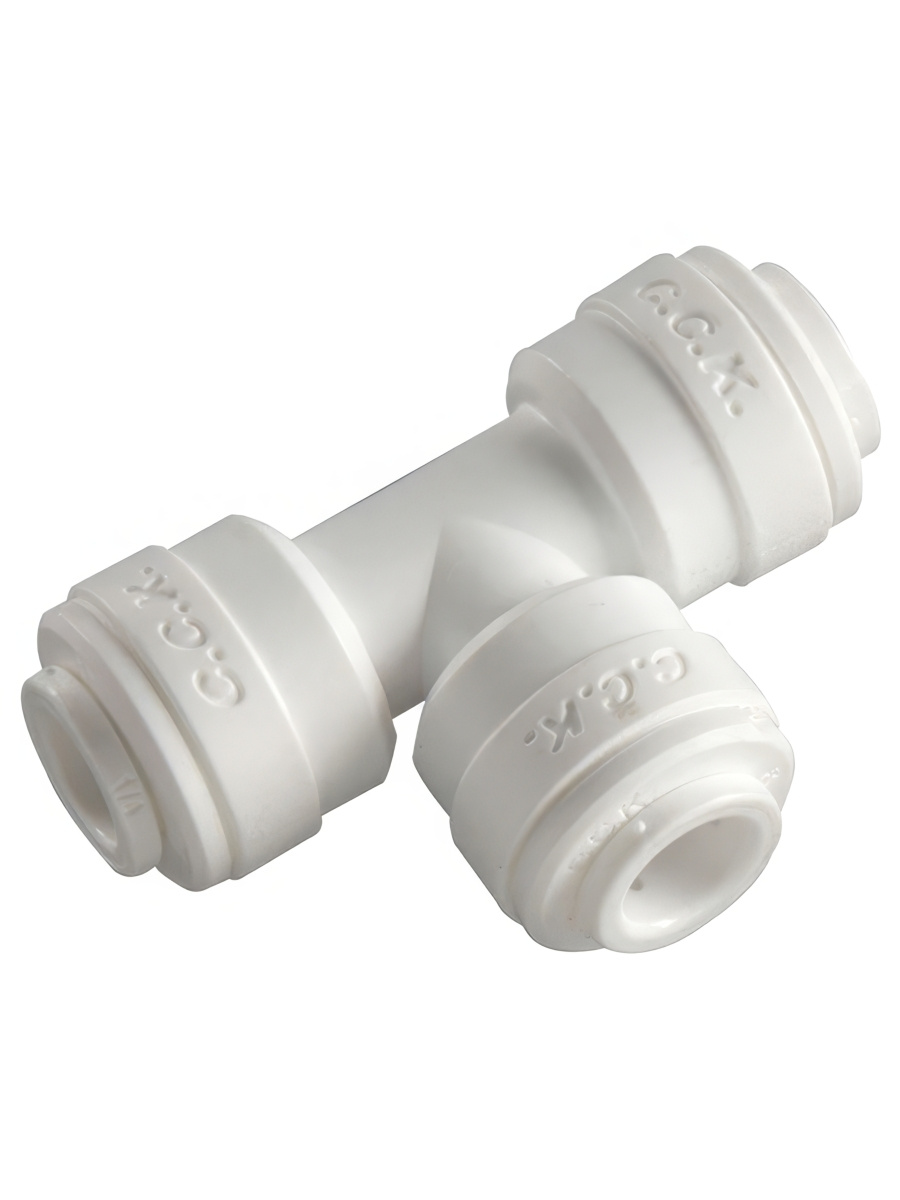

Т-образный фитинг Raifil 4UT44 1/4″–1/4″–1/4″ (трубка-трубка-трубка)
Raifil 4UT44 — Т-образный соединительный фитинг для трёх пластиковых трубок с наружным диаметром 1/4″. Все порты тройника оснащены быстросъёмными цанговыми подключениями одинакового размера.
Фитинг позволяет создать боковое ответвление от основной водяной линии или объединить три участка трубки в общей схеме оборудования. Модель используют при сборке и обслуживании фильтров под мойку, систем обратного осмоса, пурифайеров, питьевых фонтанчиков и оборудования с inline-картриджами.
Коротко о фитинге
Схема подключения
Трубка 1/4″ — трубка 1/4″ — трубка 1/4″.
Тип соединений
Три быстросъёмные цанги.
Конструкция
Т-образный тройник с боковым ответвлением 90°.
Назначение
Разветвление и соединение водяных линий без резьбы.
Для чего нужен тройник Raifil 4UT44
В некоторых системах очищенную или исходную воду требуется направить сразу к двум участкам оборудования. Например, одна линия может продолжаться к питьевому крану, а боковое ответвление использоваться для подключения дополнительного узла, отдельной точки разбора или другого элемента системы.
Тройник 4UT44 позволяет выполнить такое соединение без резьбовых переходников и сложной сборки. Два порта расположены на одной линии, а третий образует боковое подключение под углом 90°.
Фитинг не содержит встроенного крана, клапана или ограничителя потока. Он только соединяет трубки и создаёт ответвление в соответствии со схемой оборудования.
Где используется фитинг 4UT44
Для создания ответвления между узлами системы, если все соединяемые линии выполнены трубкой 1/4″.
Для подключения дополнительной линии под мойкой или изменения внутренней разводки фильтра.
Для соединения внутренних узлов и создания ответвления в ограниченном пространстве корпуса.
Для подключения дополнительных элементов к линии с фильтрами и портами 1/4″.
Для фонтанчиков, проточных кулеров, автоматов питьевой воды и других раздаточных систем.
Для восстановления внутренней разводки или подключения нового участка трубки.
Особенности Raifil 4UT44
- Три подключения 1/4″. Все порты предназначены для трубок одинакового наружного диаметра и не изменяют размер линии.
- Т-образная конструкция. Фитинг создаёт боковое ответвление под углом 90° от основной линии.
- Быстросъёмные цанги. Подготовленные концы трубок вставляются непосредственно в порты до полного упора.
- Монтаж без резьбы. Для подключения трубок не требуются лента ФУМ, накидные гайки, пайка или клей.
- Компактное исполнение. Тройник можно разместить внутри фильтра, пурифайера или другого оборудования водоочистки.
- Разъёмное соединение. При обслуживании трубки можно отсоединить и подключить повторно, если фитинг и края трубок не повреждены.
- Без встроенной регулировки. Модель соединяет линии, но не перекрывает воду и не задаёт одинаковый расход на выходах.
Какие трубки подходят к фитингу
Модель Raifil 4UT44 рассчитана на три пластиковые трубки с наружным диаметром 1/4″, или 6,35 мм. Размер всех подключений одинаковый:
Цанга под трубку 1/4″.
Цанга под трубку 1/4″.
Цанга под трубку 1/4″.
Обозначение 1/4″ относится к наружному диаметру трубки. Оно не указывает размер внутреннего канала и не означает размер резьбового подключения.
Как работает Т-образное соединение
В типовой схеме вода поступает через один из прямых портов. Далее поток может продолжить движение по основной линии и одновременно поступать в боковое ответвление.
Фактическое распределение воды между участками зависит не от формы тройника, а от гидравлического сопротивления каждой линии:
- давления воды на входе;
- длины и внутреннего состояния трубок;
- количества поворотов и соединений;
- наличия кранов, клапанов и ограничителей потока;
- сопротивления фильтров и других подключённых элементов;
- режима работы оборудования на каждой линии.
Как установить тройник 1/4″
- Перекройте подачу воды к оборудованию.
- Откройте питьевой кран или раздаточный узел, чтобы сбросить остаточное давление.
- Определите место, в котором требуется создать ответвление.
- Подготовьте три отрезка трубки с наружным диаметром 1/4″.
- Обрежьте каждый конец строго под прямым углом.
- Убедитесь, что трубки не смяты и не имеют заломов, заусенцев или глубоких царапин.
- Вставьте первую трубку в соответствующий порт до полного упора.
- Таким же способом подключите второй и третий участки.
- Слегка потяните каждую трубку назад, чтобы проверить фиксацию.
- При наличии стопорных клипс установите их между цангами и корпусом тройника.
- Медленно откройте воду и проверьте все три соединения на отсутствие протечек.
Как отсоединить трубку
Перед разборкой перекройте воду и полностью сбросьте давление. Если под цангой установлена стопорная клипса, сначала снимите её.
- Прижмите цанговое кольцо к корпусу фитинга.
- Удерживайте цангу в нажатом положении.
- Аккуратно вытяните трубку без резких рывков.
- Осмотрите извлечённый участок перед повторным подключением.
Не следует вытягивать трубку без нажатия на цангу. Это может повредить наружную поверхность трубки или внутренний фиксирующий механизм. Участок с заломами, глубокими царапинами и выраженными следами зажима лучше ровно отрезать.
Характеристики фитинга
| Бренд | Raifil |
|---|---|
| Модель | 4UT44 |
| Тип изделия | Т-образный соединительный фитинг |
| Схема подключения | Трубка — трубка — трубка |
| Первое подключение | Цанга под трубку 1/4″ |
| Второе подключение | Цанга под трубку 1/4″ |
| Третье подключение | Цанга под трубку 1/4″ |
| Наружный диаметр трубок | 1/4″, или 6,35 мм |
| Количество подключений | 3 |
| Тип соединений | Быстросъёмные цанговые |
| Резьбовые подключения | Нет |
| Встроенная регулировка потока | Нет |
| Назначение | Разветвление и соединение линий в системах фильтрации воды |
| Рабочая среда | Вода |
| Способ монтажа | Вставка подготовленных трубок в цанги до упора |
| Единица продажи | 1 шт. |
Чем Raifil 4UT44 отличается от других фитингов
| Тип фитинга | Назначение |
|---|---|
| Raifil 4UT44 | Соединяет три трубки 1/4″ и создаёт боковое ответвление |
| Прямой соединитель | Соединяет только два участка трубки на одной линии |
| Угловой фитинг | Соединяет две трубки и изменяет направление линии на 90° |
| Тройник с резьбой | Сочетает цанговые порты с подключением к резьбовому узлу |
| Переходной тройник | Соединяет трубки разных наружных диаметров |
| Тройник с краном | Создаёт ответвление и позволяет вручную перекрывать отдельную линию |
Тройник и разделительный фитинг: есть ли разница
Raifil 4UT44 представляет собой обычный Т-образный соединитель с тремя цанговыми портами. Все подключения равны по размеру, но это не означает, что расход воды автоматически разделится между линиями поровну.
Когда требуется подать воду к двум потребителям с отдельным управлением, кроме тройника могут понадобиться запорные краны, обратные клапаны или ограничители расхода. Конкретная конфигурация зависит от схемы и требований подключённого оборудования.
Что проверить перед покупкой
- все три трубки имеют наружный диаметр 1/4″;
- в месте установки требуется именно тройное соединение;
- не нужен переход на трубку другого диаметра;
- схема не требует резьбового подключения;
- на ответвлении не нужен встроенный кран;
- концы трубок ровные и не имеют повреждений;
- внутри оборудования достаточно места для корпуса тройника;
- условия эксплуатации соответствуют требованиям системы.
Похожие внешне тройники могут отличаться диаметром портов, наличием резьбы или переходом между размерами. Перед заказом сравните маркировку модели и схему всех трёх подключений.
Почему соединение может протекать
Основные причины протечки цангового соединения:
- трубка вставлена в порт не до полного упора;
- срез выполнен под углом;
- край трубки смят или имеет заусенцы;
- наружная поверхность поцарапана в зоне уплотнения;
- используется трубка неподходящего диаметра;
- внутреннее уплотнение загрязнено или повреждено;
- рабочие условия выходят за допустимые параметры оборудования.
