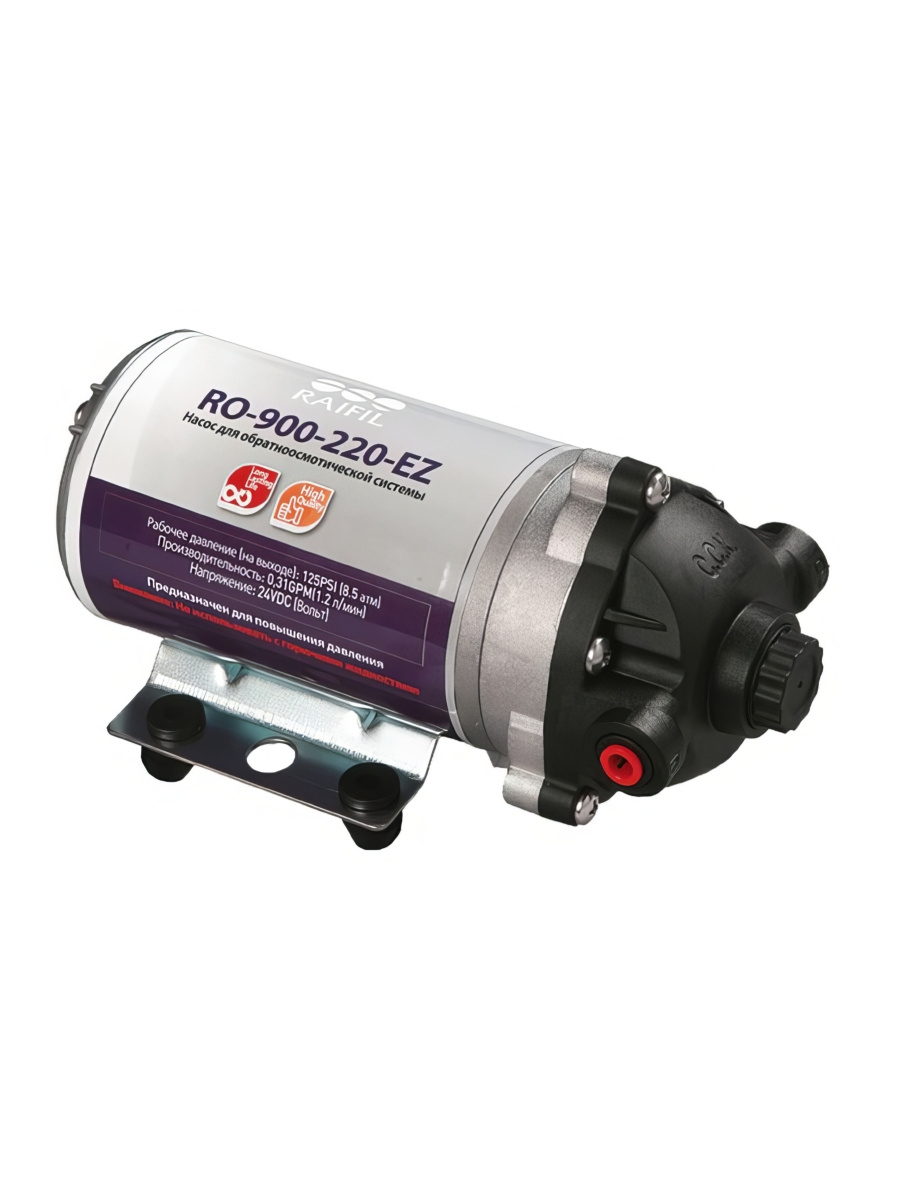

Насос повышения давления Raifil RO-900-220-EZ для обратного осмоса
Raifil RO-900-220-EZ представляет собой повышающий насос для бытовых систем обратного осмоса. Помпа устанавливается в водяную линию перед обратноосмотической мембраной и поддерживает давление, необходимое для стабильной работы фильтра.
Модель подходит для квартир и домов, где давление холодной воды ниже 3 атм, меняется в течение дня или падает при одновременном использовании нескольких точек. Насос также можно установить вместо неисправной помпы в совместимой системе обратного осмоса.
Коротко о насосе
Назначение
Повышение давления перед обратноосмотической мембраной.
Совместимые мембраны
50, 75 и 100 GPD.
Производительность насоса
До 1,2 л/мин.
Питание двигателя
24 В постоянного тока.
Для чего нужна помпа в обратном осмосе
Обратноосмотическая мембрана работает за счёт давления. Вода проходит через мембранное полотно, очищенный поток направляется в накопительный бак или к питьевому крану, а концентрат уходит в дренаж.
Если давления недостаточно, могут появиться следующие проблемы:
- накопительный бак заполняется слишком долго;
- из питьевого крана идёт слабый поток;
- снижается производительность мембраны;
- система долго сбрасывает воду в дренаж;
- автоматика работает нестабильно;
- насос или фильтр не отключаются после наполнения бака;
- качество мембранной очистки становится менее стабильным.
Raifil RO-900-220-EZ повышает давление перед мембраной и создаёт более подходящие условия для её работы.
Когда стоит установить повышающий насос
Установку помпы обычно рассматривают при входном давлении ниже 3 атм или при его заметных колебаниях.
Давление в квартире может быть недостаточным для нормальной работы мембраны.
Напор меняется утром, вечером или при одновременном открытии нескольких кранов.
После обслуживания или замены мембраны бак продолжает набираться слишком долго.
Давление зависит от настройки насосной станции и текущего расхода воды.
Производительность падает при включении душа, стиральной машины или другой техники.
RO-900-220-EZ можно использовать вместо неисправного совместимого насоса.
Совместимость с мембранами
Raifil RO-900-220-EZ рассчитан прежде всего на бытовые системы с мембранами:
- 50 GPD;
- 75 GPD;
- 100 GPD.
GPD показывает номинальную производительность мембраны в галлонах очищенной воды за сутки. Реальный объём зависит от давления, температуры, минерализации и состояния фильтрующих элементов.
Для мембраны другой производительности нужно проверить рабочий поток насоса, допустимое давление, дренажный ограничитель и схему автоматики.
Производительность насоса
Заявленная производительность RO-900-220-EZ составляет до 1,2 л/мин, что соответствует примерно 72 л/ч.
Производительность всей системы зависит от:
- номинала мембраны;
- давления перед мембранным корпусом;
- температуры воды;
- исходной минерализации;
- состояния предфильтров;
- состояния мембраны;
- характеристик дренажного ограничителя.
Какое давление создаёт RO-900-220-EZ
Для насоса указано выходное давление от 6 до 8,5 атм. Фактическое значение зависит от входного давления, сопротивления фильтра, потока воды и состояния комплектующих.
Давление в системе должно контролироваться автоматикой. Для этого применяются датчики высокого и низкого давления, электромагнитный клапан и другие элементы схемы конкретного фильтра.
Питание насоса
Электродвигатель работает от постоянного напряжения 24 В DC. Для подключения к бытовой розетке используется совместимый трансформатор, например Raifil TR-900.
24 В постоянного тока, потребляемая мощность 24 Вт.
Подключается к сети 220-240 В переменного тока.
Насос нельзя подключать напрямую к сети 220 В. Между розеткой и двигателем обязательно должен находиться подходящий блок питания.
Что означает 220 в названии
Число 220 в маркировке относится к версии, рассчитанной на использование с блоком питания от бытовой сети. Сам двигатель получает пониженное напряжение 24 В.
При подборе нового трансформатора нужно проверить выходное напряжение, допустимый ток, полярность и тип электрического разъёма.
Подключения 1/4″ EZ
Водяные порты рассчитаны на быстросъёмные подключения 1/4″ EZ. Такой размер часто используется в бытовых системах обратного осмоса.
Наружный диаметр совместимой трубки составляет 1/4″, или 6,35 мм.
Перед подключением трубку следует:
- отрезать под прямым углом;
- очистить от заусенцев;
- проверить на отсутствие глубоких царапин;
- вставить в фитинг до упора;
- зафиксировать стопорной клипсой, если она предусмотрена;
- проложить без перегибов и постоянного натяжения.
Где устанавливается насос
В типовой системе помпу устанавливают после картриджей предварительной очистки и перед обратноосмотической мембраной.
Такое расположение защищает рабочую камеру насоса от песка, ржавчины и крупного механического осадка.
В общей схеме также могут находиться:
- датчик низкого давления;
- электромагнитный клапан;
- датчик высокого давления;
- обратный клапан;
- гидравлический автопереключатель;
- дренажный ограничитель;
- накопительный бак.
Порядок подключения зависит от конструкции фильтра. Монтаж нужно выполнять по схеме производителя системы обратного осмоса.
Как работает автоматика
Датчик низкого давления
Датчик отключает питание насоса при отсутствии воды или слишком слабом входном потоке.
Без исправного датчика помпа может продолжить работу всухую, что повышает риск перегрева и повреждения внутренних элементов.
Датчик высокого давления
Датчик останавливает насос после наполнения накопительного бака или закрытия крана в прямоточной системе.
После расхода воды давление снижается, электрическая цепь снова замыкается и помпа запускается.
Насос и автопереключатель
Насос RO-900-220-EZ создаёт давление перед мембраной.
Гидравлический автопереключатель перекрывает подачу воды после наполнения накопительного бака.
Эти элементы выполняют разные задачи и не заменяют друг друга. В одной системе могут одновременно использоваться насос, датчики, электромагнитный клапан и автопереключатель.
Как насос влияет на мембрану
При достаточном давлении вода активнее проходит через мембранное полотно. Это помогает повысить фактическую производительность и стабилизировать качество очистки.
Помпа также может улучшить соотношение очищенной и дренажной воды, если ограничитель потока правильно подобран под мембрану и рабочее давление.
Сам по себе мощный насос не гарантирует экономичный расход воды. Мембрана, ограничитель, обратный клапан, бак и автоматика должны работать как единая система.
Помогает ли насос при высокой минерализации
Чем выше содержание растворённых солей, тем большее давление требуется для образования очищенного потока. Повышающая помпа может улучшить работу обратного осмоса при минерализованной водопроводной воде.
Насос не очищает воду самостоятельно. Снижение минерализации выполняет мембрана. При сложном составе исходной воды оборудование подбирают по результатам анализа.
Для чего насос не подходит
Raifil RO-900-220-EZ рассчитан на небольшой поток внутри бытового фильтра. Его нельзя использовать как насосную станцию для всей квартиры или дома.
- не повышает давление во всём водопроводе;
- не предназначен для душевой линии;
- не используется в системе отопления;
- не подключается к бытовой технике вместо насосной станции.
- не очищает воду;
- не заменяет обратноосмотическую мембрану;
- не работает напрямую от 220 В;
- не должен включаться без воды.
Температура воды
Допустимая температура жидкости составляет от +5 до +40 °C. Насос предназначен для холодной предварительно отфильтрованной воды.
Подключение к горячей воде может повредить помпу, трубки, фитинги и обратноосмотическую мембрану.
Нельзя допускать замораживания насоса с водой внутри. Расширение льда способно повредить рабочую камеру и соединения.
Почему нельзя включать насос без воды
Перед подачей питания рабочую камеру нужно заполнить водой. Это позволяет удалить воздух и подготовить внутренние элементы к работе.
Сухой ход может привести к перегреву и ускоренному износу помпы.
До первого включения проверьте:
- открыт ли входной вентиль;
- заполнены ли предфильтры;
- правильно ли подключены трубки;
- нет ли перекрытых участков перед насосом;
- исправен ли датчик низкого давления;
- вышел ли воздух из рабочей камеры.
Комплектация
RO-900-220-EZ встречается в нескольких вариантах поставки. В комплект могут входить:
- Повышающий насос
- Блок питания TR-900
- Сетевой кабель
- Монтажный кронштейн
- Датчик низкого давления
- Датчик высокого давления
- Соединительные фитинги
- Отрезки трубки
- Крепёжные элементы
Технические характеристики
| Бренд | Raifil |
|---|---|
| Модель | RO-900-220-EZ |
| Тип изделия | Повышающий насос для обратного осмоса |
| Назначение | Повышение давления перед мембраной |
| Совместимые мембраны | 50, 75 и 100 GPD |
| Производительность насоса | До 1,2 л/мин, около 72 л/ч |
| Выходное давление | От 6 до 8,5 атм |
| Питание двигателя | 24 В DC |
| Потребляемая мощность | 24 Вт |
| Питание трансформатора | 220-240 В AC |
| Рекомендуемый трансформатор | Raifil TR-900 или совместимый по параметрам |
| Подключения воды | 1/4″ EZ |
| Наружный диаметр трубки | 1/4″, 6,35 мм |
| Температура воды | От +5 до +40 °C |
| Рабочая вода | Холодная предварительно отфильтрованная вода |
| Место установки | После предфильтров, перед мембраной |
| Электропитание | Требуется |
| Защита от сухого хода | Через внешний датчик низкого давления |
| Автоматическое отключение | Через внешний датчик высокого давления и схему управления |
| Страна производства | Тайвань |
Что проверить перед покупкой
- давление воды перед фильтром;
- производительность установленной мембраны;
- размер водяных подключений;
- напряжение и ток блока питания;
- наличие датчиков высокого и низкого давления;
- наличие монтажного кронштейна;
- состав комплекта поставки;
- допустимое давление корпуса мембраны и колб;
- состояние предфильтров;
- наличие места для установки помпы.
Установка насоса
Монтаж выполняют при перекрытой воде и отключённом блоке питания. Точная последовательность зависит от схемы обратного осмоса.
- Перекройте подачу воды к фильтру.
- Откройте питьевой кран и сбросьте давление.
- Отключите блок питания от розетки.
- Определите участок после предфильтров и перед мембраной.
- Закрепите насос на монтажной пластине.
- Проверьте направление потока на корпусе.
- Подключите входную трубку 1/4″.
- Подключите выходную трубку 1/4″.
- Установите датчики и клапаны по схеме фильтра.
- Подключите электрические разъёмы.
- Медленно откройте воду.
- Пропустите воду через насос без подачи питания.
- Проверьте соединения на протечки.
- Подключите блок питания.
- Проверьте автоматический запуск и остановку.
Первый запуск
Перед включением насос нужно заполнить водой. После подачи питания проверьте:
- появилось ли давление перед мембраной;
- нет ли сильного постороннего шума;
- отсутствуют ли протечки у фитингов;
- останавливается ли насос после наполнения бака;
- запускается ли он после открытия крана;
- срабатывает ли защита при перекрытии входной воды.
Почему насос не включается
- блок питания не подключён;
- неисправен трансформатор;
- нет воды на входе;
- разомкнут датчик низкого давления.
- датчик высокого давления считает бак заполненным;
- повреждён электрический разъём;
- двигатель заблокирован;
- ошибочно собрана электрическая схема.
Диагностику начинают с проверки воды, розетки, трансформатора и электрических соединений.
Почему насос работает постоянно
Непрерывная работа может быть связана со следующими причинами:
- накопительный бак не набирает давление;
- мембрана загрязнена;
- неисправен датчик высокого давления;
- обратный клапан пропускает воду назад;
- есть утечка в линии очищенной воды;
- неправильно подобран дренажный ограничитель;
- слишком низкое входное давление;
- ошибочно подключена автоматика.
Почему насос шумит
Небольшая вибрация характерна для диафрагменной помпы. Сильный шум может появиться из-за:
- воздуха в рабочей камере;
- сухого хода;
- жёсткого крепления к стенке шкафа;
- контакта корпуса с мебелью или трубами;
- износа внутренних деталей;
- загрязнённых предфильтров;
- нестабильного входного потока.
Обслуживание помпы
Насос не требует регулярной замены расходных материалов, но его состояние нужно проверять при каждом обслуживании обратного осмоса.
- контролируйте герметичность подключений;
- осматривайте трубки и фитинги;
- проверяйте электрические разъёмы;
- контролируйте автоматический запуск и остановку;
- не допускайте перегрева блока питания;
- следите за изменением шума и вибрации;
- проверяйте давление перед мембраной.
