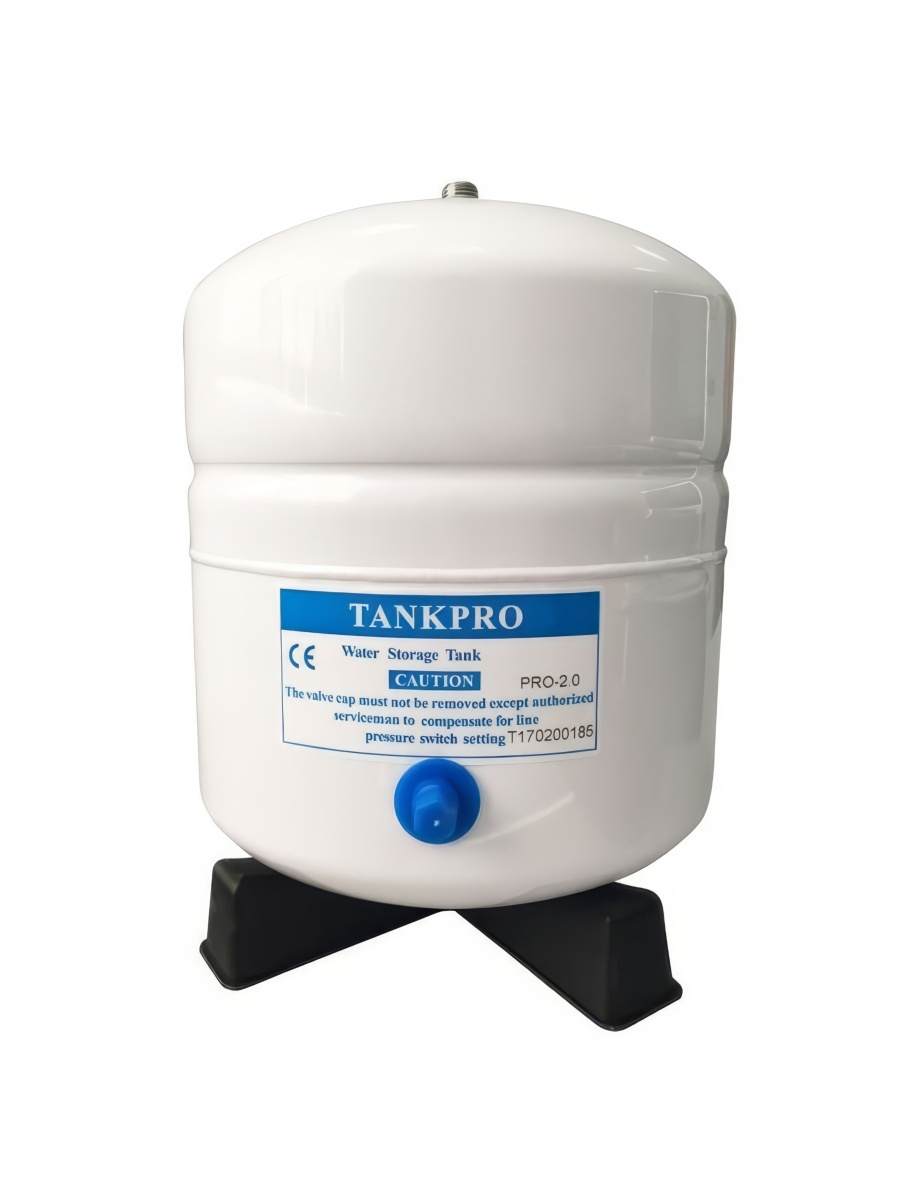

Накопительная ёмкость Raifil PRO-2.0 для обратного осмоса, 7,56 л

Для чего нужен накопительный бак

Бытовая обратноосмотическая мембрана очищает воду постепенно. Без накопительной ёмкости скорость подачи через питьевой кран зависела бы только от текущей производительности мембраны.

Raifil PRO-2.0 сохраняет очищенную воду между периодами использования. Когда питьевой кран открывается, сжатый воздух внутри бака выталкивает воду в выходную линию.

Накопительный бак помогает:

• создать запас очищенной воды;
• быстрее наполнить стакан, чайник или кувшин;
• поддерживать подачу воды через питьевой кран;
• компенсировать невысокую мгновенную производительность мембраны;
• сократить ожидание между отдельными наборами;
• обеспечить работу отсечной автоматики по давлению.

Как устроен Raifil PRO-2.0

Внутри металлического корпуса находятся две изолированные камеры, разделённые гибкой диафрагмой.

Когда вода поступает в бак, диафрагма расширяется и сжимает воздух. После открытия крана давление воздушной камеры возвращает накопленную воду в систему.

В нижней части корпуса расположен ниппель для проверки и регулировки давления воздуха. В верхней части находится подключение крана накопительной ёмкости.

Номинальный и полезный объём

Обозначение PRO-2.0 не означает объём два литра. Маркировка 2G относится к классу около двух галлонов. Полный внутренний объём модели составляет 7,56 л.

Заполнить весь бак водой невозможно, поскольку часть пространства постоянно занимает сжатый воздух. Полезный запас обычно составляет от 50 до 75% номинального объёма.

Фактический объём зависит от давления водопровода, состояния мембраны, настройки воздушной камеры и момента срабатывания отсечной автоматики.

Почему бак не заполняется на все 7,56 литра

Воздушная камера нужна для подачи воды к питьевому крану. Если бы весь внутренний объём заполнялся жидкостью, бак не смог бы создавать нормальный выходной напор.

На количество накопленной воды влияют:

• давление холодного водопровода;
• наличие и характеристики повышающего насоса;
• давление воздуха в пустом баке;
• производительность и состояние мембраны;
• настройка датчика высокого давления или автопереключателя;
• исправность обратного клапана;
• сопротивление трубок, постфильтра и питьевого крана.

Давление воздуха в пустом баке

Для Raifil PRO-2.0 указан ориентир около 0,4 атм. Проверять давление нужно только в полностью опорожнённой ёмкости.

Если измерить давление при наличии воды, манометр покажет параметры водяной системы, а не исходную настройку воздушной камеры.

Как проверить давление воздуха

1. Перекройте подачу воды к системе обратного осмоса.
2. Отключите повышающий насос от сети, если он установлен.
3. Откройте питьевой кран.
4. Дождитесь полного прекращения потока.
5. Закройте кран накопительного бака.
6. При необходимости отсоедините ёмкость от системы.
7. Снимите защитный колпачок с ниппеля.
8. Измерьте давление автомобильным манометром.
9. При необходимости аккуратно подкачайте воздух ручным насосом.
10. Подключите бак и проверьте работу системы.

Для небольшой ёмкости лучше не использовать мощный компрессор. Давление может подняться слишком быстро, что затруднит точную настройку.

Подключение 1/4″

Бак подключается через кран накопительной ёмкости размером 1/4″. От крана к системе обычно прокладывается пластиковая трубка с наружным диаметром 1/4″, или 6,35 мм.

Перед установкой проверьте:

• размер резьбы верхнего подключения;
• совместимость крана накопительной ёмкости;
• наружный диаметр трубки;
• тип цангового соединения;
• состояние уплотнений;
• наличие места для открытия и закрытия крана.

Где бак находится в системе обратного осмоса

Ёмкость подключается к линии очищенной воды после обратноосмотической мембраны.

1. Исходная вода проходит через картриджи предварительной очистки.
2. После предфильтров поступает к мембране.
3. Очищенный поток проходит через обратный клапан.
4. Часть линии направляется в накопительный бак.
5. После открытия питьевого крана вода проходит через постфильтр.
6. Затем поступает к пользователю.

Конкретная схема зависит от модели фильтра. В ней также могут присутствовать минерализатор, насос, датчики давления и электромагнитные клапаны.

Зачем нужен обратный клапан

Обратный клапан не позволяет воде из заполненного бака возвращаться через мембрану в дренаж. Обычно он находится в выходном штуцере мембранного корпуса или в отдельном участке трубки.

Если клапан пропускает воду назад, система может постоянно набирать и сбрасывать воду, а полезный объём бака станет меньше.

При постоянном шуме воды в дренажной линии после наполнения ёмкости нужно проверить обратный клапан и отсечную автоматику.

Как бак участвует в автоматическом отключении

По мере заполнения бака давление в линии очищенной воды растёт. Когда оно достигает установленного уровня, гидравлический автопереключатель или датчик высокого давления останавливает подачу воды к мембране.

После расхода воды давление снижается, и система снова начинает фильтрацию.

Сам накопительный бак не перекрывает исходную воду. Для автоматической остановки требуется исправный отсечной клапан, датчик или другая автоматика системы.

Совместимость с обратным осмосом

Raifil PRO-2.0 можно использовать с бытовыми системами разных производителей, если совпадают:

• тип подключения;
• диаметр трубки;
• рабочее давление;
• схема накопления воды;
• габариты места установки;
• настройки автоматики.

При замене старого бака сравните номинальный объём, способ подключения и доступное пространство под мойкой.

Когда выбирают Raifil PRO-2.0

Для большой семьи или регулярного наполнения крупных ёмкостей удобнее рассмотреть накопительный бак большего объёма.

Что накопительный бак не делает

PRO-2.0 хранит уже очищенную воду, но не участвует в самой фильтрации.

Бак, насос и автопереключатель

Все три элемента могут работать в одной системе, но не заменяют друг друга.

Почему из крана выходит мало воды

Небольшой запас не всегда означает неисправность бака. Возможные причины:

• слишком высокое давление воздуха в пустой ёмкости;
• низкое давление перед мембраной;
• загрязнённые предфильтры;
• изношенная мембрана;
• бак не успел полностью наполниться;
• неисправен обратный клапан;
• автоматика срабатывает слишком рано;
• пережата трубка;
• кран бака открыт не полностью.

Проверку лучше начать с полного опорожнения ёмкости, измерения давления воздуха и контроля давления воды перед мембраной.

Почему вода идёт слабым потоком

Если бак наполнен, но напор из питьевого крана остаётся слабым, проверьте:

• давление в воздушной камере;
• состояние постфильтра;
• положение крана бака;
• трубки на наличие перегибов;
• состояние питьевого крана;
• герметичность водяной линии;
• целостность внутренней диафрагмы.

По мере опорожнения небольшого бака выходное давление постепенно снижается, это нормальная особенность гидропневматической ёмкости.

Признаки повреждения диафрагмы

Гибкая диафрагма отделяет воду от воздушной камеры. При её повреждении бак перестаёт нормально накапливать и выдавать воду.

• из воздушного ниппеля выходит вода;
• бак не удерживает давление;
• после подкачки давление быстро падает;
• полезный объём заметно уменьшился;
• вода из крана быстро заканчивается;
• система часто включается и отключается;
• внутри ёмкости слышны необычные переливы.

Когда накопительный бак нужно заменить

• металлический корпус начал протекать;
• появилась сквозная коррозия;
• повреждена внутренняя диафрагма;
• бак не удерживает давление;
• из воздушного ниппеля выходит вода;
• повреждено верхнее подключение;
• полезный объём не восстанавливается после настройки;
• на корпусе есть серьёзные вмятины или другие повреждения.

Технические характеристики

Что входит в комплект

• Металлический накопительный бак Raifil PRO-2.0
• Кран накопительной ёмкости
• Опорная подставка, если предусмотрена поставкой

Трубка, тройник и дополнительные фитинги могут приобретаться отдельно. Перед установкой сравните комплект с документацией поставщика.

Что проверить перед покупкой

• подходит ли номинальный объём 7,56 л;
• достаточен ли запас воды 3,8-5,7 л;
• есть ли свободное место под мойкой;
• совпадает ли подключение 1/4″;
• входит ли кран бака в поставку;
• исправны ли обратный клапан и автоматика;
• не требуется ли бак большего объёма;
• подходит ли расположение верхнего подключения.

Установка Raifil PRO-2.0

1. Перекройте подачу воды к системе обратного осмоса.
2. Отключите повышающий насос от сети, если он установлен.
3. Откройте питьевой кран и сбросьте давление.
4. Проверьте целостность корпуса нового бака.
5. Установите ёмкость на ровную поверхность.
6. Герметично установите кран накопительного бака.
7. Подключите трубку 1/4″.
8. Проверьте трубку на отсутствие перегибов.
9. Полностью откройте кран бака.
10. Медленно подайте воду в систему.
11. Проверьте резьбовое и цанговое соединения.
12. Дождитесь наполнения ёмкости.
13. Выполните контрольный слив воды.
14. Повторно осмотрите подключения.

Первое наполнение может занять несколько часов. Время зависит от производительности мембраны, температуры воды и давления перед мембранным корпусом.

Первый запуск

После подключения бак желательно полностью наполнить, а затем слить накопленную воду через питьевой кран. Это помогает промыть водяную камеру и соединительную линию.

Во время первого наполнения проверьте:

• не протекает ли кран накопительного бака;
• остаётся ли сухим соединение трубки;
• останавливается ли система после наполнения;
• прекращается ли слив воды в канализацию;
• достаточен ли поток из питьевого крана.

Условия эксплуатации

• используйте бак только с холодной очищенной водой;
• не допускайте замораживания;
• не устанавливайте ёмкость рядом с источником тепла;
• не используйте корпус с вмятинами или следами протечки;
• не превышайте давление, допустимое для системы;
• не регулируйте воздушную камеру при заполненном баке;
• после обслуживания проверяйте герметичность;
• не оставляйте обнаруженную протечку без устранения.
