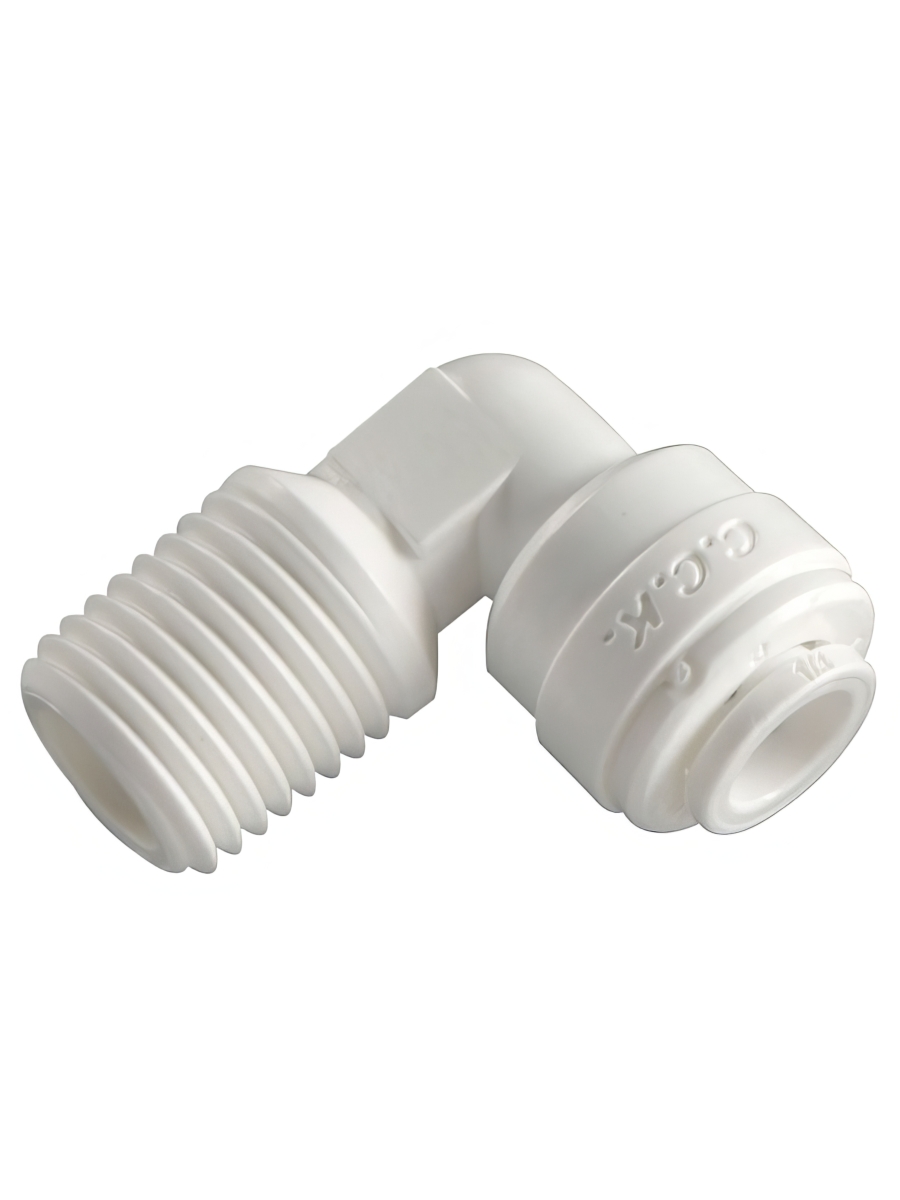

Фитинг Raifil 4ME4 угловой, трубка 1/4″ - наружная резьба 1/4″
Raifil 4ME4 представляет собой угловой фитинг для подключения пластиковой трубки с наружным диаметром 1/4″ к оборудованию с внутренним резьбовым портом 1/4″. С одной стороны корпуса находится быстросъёмная цанга, с другой расположена наружная резьба.
Фитинг устанавливают в корпус фильтра, клапан, коллектор, картридж или другой совместимый узел системы водоочистки. Угловая форма направляет трубку под углом 90° и помогает избежать сильного изгиба рядом с резьбовым подключением.
Коротко о фитинге
Подключение трубки
Быстросъёмная цанга под наружный диаметр 1/4″.
Резьбовая сторона
Наружная резьба 1/4″.
Форма корпуса
Угловая, с поворотом линии на 90°.
Назначение
Подключение трубки к резьбовому порту фильтрующего оборудования.
Для чего нужен Raifil 4ME4
Модель используют в тех случаях, когда трубку 1/4″ необходимо подключить не к другой трубке, а непосредственно к резьбовому элементу системы. Фитинг переводит соединение с наружной резьбы на быстросъёмную цангу и одновременно меняет направление водяной линии.
Такое подключение удобно внутри пурифайеров, фильтров под мойку и другого оборудования, где свободного пространства немного. Трубку не приходится резко изгибать сразу после выхода из корпуса, клапана или коллектора.
Схема подключения фитинга
Подключение пластиковой трубки с наружным диаметром 1/4″.
Наружная резьба 1/4″ для установки во внутренний резьбовой порт.
Угловой корпус поворачивает трубку относительно резьбового порта на 90°.
Где используют угловой фитинг 1/4″
Для подключения трубки к корпусам, клапанам и другим резьбовым узлам системы.
Для внутренней разводки оборудования и подключения трубки под мойкой.
Для соединения трубки с клапаном, коллектором или другим внутренним узлом.
Для подключения элементов фильтрующего и раздаточного блока.
Для перехода от трубки к узлу оборудования с внутренним резьбовым портом.
Для замены старого соединителя с такой же схемой и размерами подключения.
Особенности Raifil 4ME4
- Два типа подключения. Модель соединяет трубку 1/4″ с оборудованием, которое имеет внутреннюю резьбу 1/4″.
- Угловой корпус. Трубка располагается под углом 90° к резьбовому порту без сильного изгиба.
- Быстросъёмная цанга. Подготовленная трубка вставляется в порт до упора и фиксируется внутренним механизмом.
- Компактная установка. Фитинг подходит для монтажа внутри корпуса фильтра, пурифайера или питьевого аппарата.
- Удобное обслуживание. Трубку можно отсоединить без выкручивания резьбовой части из оборудования.
- Подходит для ремонта. Модель можно использовать для замены соединителя с аналогичной резьбой, формой и диаметром цанги.
Совместимость фитинга
Цанговый порт Raifil 4ME4 рассчитан на пластиковую трубку с наружным диаметром 1/4″, или 6,35 мм. Резьбовая часть предназначена для установки в совместимый порт с внутренней резьбой 1/4″.
Перед покупкой нужно отдельно проверить оба подключения:
- наружный диаметр трубки;
- размер внутренней резьбы оборудования;
- стандарт и форму резьбового соединения;
- наличие заводского уплотнительного слоя;
- состояние порта, в который будет вкручиваться фитинг;
- свободное пространство для углового корпуса.
Как установить резьбовую часть
- Перекройте подачу воды к оборудованию.
- Сбросьте остаточное давление через кран или раздаточный узел.
- Очистите внутреннюю резьбу от загрязнений и остатков старого уплотнения.
- Осмотрите резьбу фитинга и подключаемого порта.
- Проверьте, нанесён ли на фитинг заводской герметизирующий слой.
- При отсутствии заводского уплотнения используйте материал, который подходит для конкретной резьбы и контакта с питьевой водой.
- Начните вкручивать фитинг вручную, без перекоса.
- Аккуратно затяните соединение подходящим инструментом.
- Расположите цанговый порт так, чтобы трубка подключалась без натяжения и залома.
Как подключить трубку 1/4″
- Отрежьте трубку строго под прямым углом.
- Убедитесь, что край не смят и не имеет заусенцев или глубоких царапин.
- Вставьте трубку в цанговый порт до полного упора.
- Слегка потяните её назад, чтобы проверить фиксацию.
- При наличии стопорной клипсы установите её между цангой и корпусом.
- Медленно откройте воду и проверьте резьбовую и цанговую стороны на отсутствие протечек.
Для подготовки трубки желательно использовать специальный резак. Ножницы и бокорезы могут смять край, после чего внутреннее уплотнительное кольцо не сможет плотно прилегать к поверхности.
Как отсоединить трубку
Сначала перекройте воду и сбросьте давление. Если установлена стопорная клипса, снимите её. После этого прижмите цанговое кольцо к корпусу фитинга и, удерживая его в таком положении, аккуратно вытяните трубку.
Для снятия трубки не нужно выкручивать весь фитинг из оборудования. Это позволяет сохранить резьбовое соединение и ускоряет обслуживание системы.
Перед повторной установкой осмотрите конец трубки. Участок с глубокими царапинами, заломами или заметной деформацией лучше ровно отрезать.
Характеристики фитинга
| Бренд | Raifil |
|---|---|
| Модель | 4ME4 |
| Тип изделия | Угловой переходной фитинг |
| Схема подключения | Трубка 1/4″ / наружная резьба 1/4″ |
| Подключение трубки | Быстросъёмная цанга 1/4″ |
| Наружный диаметр трубки | 1/4″, или 6,35 мм |
| Резьбовое подключение | Наружная резьба 1/4″ |
| Угол соединения | 90° |
| Количество подключений | 2 |
| Назначение | Подключение трубки к резьбовому элементу системы фильтрации воды |
| Рабочая среда | Вода |
| Способ монтажа трубки | Вставка в цанговый порт до упора |
| Способ монтажа фитинга | Установка наружной резьбы во внутренний резьбовой порт |
| Единица продажи | 1 шт. |
Чем Raifil 4ME4 отличается от других фитингов
| Тип фитинга | Схема и назначение |
|---|---|
| Raifil 4ME4 | Соединяет трубку 1/4″ с внутренним резьбовым портом и поворачивает линию на 90° |
| Raifil 4UE4 | Соединяет две трубки 1/4″ под углом, резьбовой стороны нет |
| Прямой переходник | Подключает трубку к резьбе без изменения направления линии |
| Фитинг с внутренней резьбой | Навинчивается на узел с наружной резьбой |
| Угловой переходник другого размера | Может иметь цангу 3/8″, другую резьбу или иной стандарт подключения |
Что проверить перед заказом
- трубка имеет наружный диаметр 1/4″;
- оборудование оснащено внутренним резьбовым портом 1/4″;
- стандарт резьбы соответствует подключаемому узлу;
- для монтажа нужен именно угловой фитинг;
- резьба и корпус оборудования не имеют повреждений;
- возле порта достаточно места для установки и обслуживания;
- выбран правильный способ герметизации резьбы.
Внешне похожие фитинги могут отличаться типом резьбы, диаметром цанги и направлением подключения. Перед покупкой сравните новую деталь со старым соединителем или технической схемой оборудования.
Почему фитинг может протекать
Протечка со стороны резьбы
- фитинг установлен с перекосом;
- резьба повреждена или загрязнена;
- выбран неподходящий уплотнительный материал;
- герметизация выполнена недостаточно;
- соединение перетянуто.
Протечка со стороны цанги
- трубка вставлена не до упора;
- срез выполнен под углом;
- конец трубки смят;
- поверхность поцарапана в зоне уплотнения;
- внутреннее кольцо повреждено или загрязнено.
