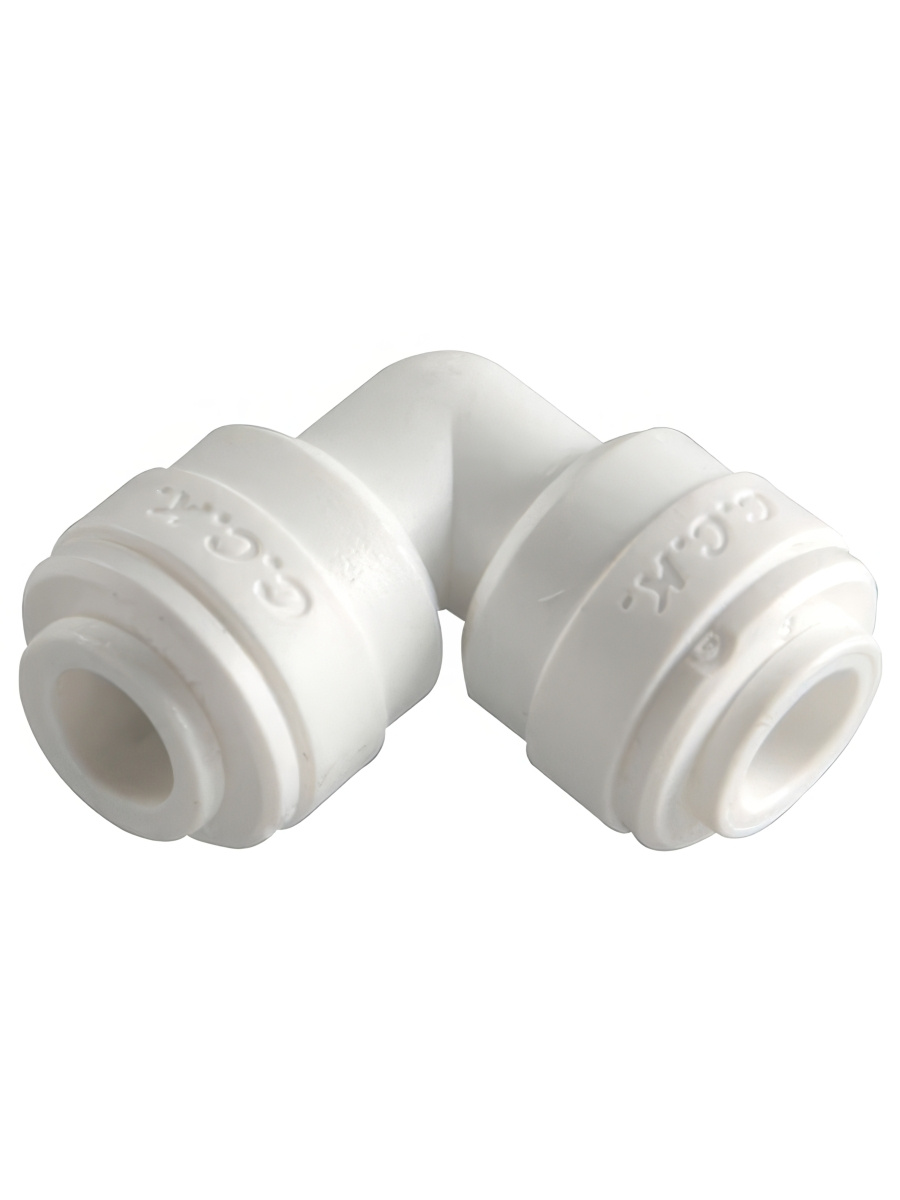

Фитинг Raifil 4UE4 угловой 1/4″–1/4″ (трубка-трубка)
Raifil 4UE4 — угловой соединительный фитинг для двух пластиковых трубок с наружным диаметром 1/4″. С обеих сторон расположены быстросъёмные цанговые подключения, а корпус уголка изменяет направление водяной линии на 90°.
Фитинг используют при сборке, ремонте и обслуживании фильтров воды, пурифайеров, систем обратного осмоса, питьевых фонтанчиков и оборудования с inline-картриджами. Угловая конструкция помогает аккуратно проложить трубки внутри корпуса или под мойкой без резкого изгиба и сужения проходного канала.
Коротко о фитинге
Схема подключения
Трубка 1/4″ — трубка 1/4″.
Тип соединения
Две быстросъёмные цанги.
Угол поворота
90°.
Назначение
Поворот и соединение водяной линии без резьбы.
Для чего нужен угловой фитинг Raifil 4UE4
При монтаже системы трубку не всегда удаётся проложить по прямой. Если сильно согнуть её рядом с картриджем, клапаном, стенкой корпуса или другим узлом, материал может деформироваться, а внутренний канал сузиться.
Уголок Raifil 4UE4 позволяет изменить направление линии на 90°. Одна трубка 1/4″ вставляется в первый порт, вторая подключается к другому. Дополнительные резьбовые переходники, накидные гайки, пайка или склеивание не требуются.
Где используется фитинг 1/4″
Для поворота трубки между предфильтрами, мембранным корпусом, баком и питьевым краном.
Для внутренней разводки и соединения отдельных ступеней системы под мойкой.
Для аккуратной прокладки трубок внутри ограниченного пространства корпуса.
Для соединения фильтров и изменения направления линии между ступенями очистки.
Для фонтанчиков, кулеров проточного типа и автоматов питьевой воды.
Для восстановления внутренней разводки и замены повреждённого соединения.
Особенности Raifil 4UE4
- Два подключения 1/4″. Фитинг соединяет трубки одинакового наружного диаметра без изменения размера водяной линии.
- Поворот на 90°. Уголок позволяет изменить направление трубки без сильного изгиба и риска её пережатия.
- Быстросъёмные цанги. Подготовленные концы трубок вставляются непосредственно в фитинг до упора.
- Монтаж без пайки и клея. Для установки не нужны накидные гайки и герметизация самого цангового соединения.
- Компактный корпус. Фитинг удобно размещать внутри пурифайера, проточного фильтра или другого оборудования с ограниченным пространством.
- Возможность демонтажа. Трубки можно отсоединить при обслуживании и подключить повторно, если фитинг и края трубок не повреждены.
Совместимость углового соединителя
Модель Raifil 4UE4 рассчитана на две пластиковые трубки с наружным диаметром 1/4″, или 6,35 мм. Оба цанговых порта имеют одинаковый размер.
Обозначение 1/4″ относится именно к наружному диаметру трубки. Оно не указывает размер внутреннего проходного канала и не означает, что фитинг совместим с резьбой 1/4″.
Как подключить трубки к фитингу
- Перекройте подачу воды к системе.
- Откройте питьевой кран или раздаточный узел, чтобы сбросить остаточное давление.
- Отрежьте первую трубку строго под прямым углом.
- Убедитесь, что край не смят, не имеет заусенцев, глубоких царапин или заломов.
- Вставьте трубку в цанговый порт до полного упора.
- Таким же способом подготовьте и подключите вторую трубку.
- Слегка потяните обе трубки назад, чтобы проверить фиксацию.
- При наличии стопорных клипс установите их между цангами и корпусом фитинга.
- Медленно откройте воду и проверьте оба соединения на отсутствие протечек.
Как отсоединить трубку
Перед разборкой перекройте воду и полностью сбросьте давление. Если на соединении установлена стопорная клипса, сначала снимите её.
- Прижмите цанговое кольцо к корпусу фитинга.
- Удерживайте цангу в нажатом положении.
- Аккуратно вытяните трубку без резких рывков.
- Осмотрите извлечённый участок перед повторным подключением.
Если на конце трубки остались глубокие царапины, заломы или выраженные следы зажима, повреждённый участок следует ровно отрезать. Повторная установка деформированного края может привести к протечке.
Характеристики фитинга
| Бренд | Raifil |
|---|---|
| Модель | 4UE4 |
| Тип изделия | Угловой соединительный фитинг |
| Схема подключения | Трубка — трубка |
| Первое подключение | Цанга под трубку 1/4″ |
| Второе подключение | Цанга под трубку 1/4″ |
| Наружный диаметр трубок | 1/4″, или 6,35 мм |
| Угол соединения | 90° |
| Тип соединений | Быстросъёмные цанговые |
| Количество подключений | 2 |
| Наличие резьбы | Нет |
| Назначение | Соединение и поворот трубок в системах фильтрации воды |
| Рабочая среда | Вода |
| Способ монтажа | Вставка подготовленной трубки в цангу до упора |
| Единица продажи | 1 шт. |
Чем Raifil 4UE4 отличается от других фитингов
| Тип фитинга | Основное отличие |
|---|---|
| Raifil 4UE4 | Соединяет две трубки 1/4″ и поворачивает линию на 90° |
| Прямой соединитель | Соединяет трубки на одной линии без изменения направления |
| Уголок «трубка — резьба» | С одной стороны принимает трубку, с другой подключается к резьбовому порту |
| Переходной уголок | Соединяет трубки разных диаметров и одновременно изменяет направление линии |
| Тройник | Разделяет один поток на два направления или объединяет две линии |
Что проверить перед покупкой
- обе трубки должны иметь наружный диаметр 1/4″;
- в месте установки требуется поворот линии на 90°, а не прямое соединение;
- подключаемый узел не требует резьбового фитинга;
- концы трубок не имеют заломов, царапин и деформаций;
- вокруг фитинга достаточно места для подключения и последующего обслуживания;
- условия эксплуатации соответствуют требованиям оборудования.
Внешне похожие уголки могут отличаться диаметром портов и схемой соединения. Перед заказом сравните маркировку модели и размеры всех подключаемых элементов.
